Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Kesinlik: | Yüksek | Çapraz: | 200-400mm |
|---|---|---|---|
| Verimlilik: | Yüksek | öğütme tekerleği: | Elmas/CBN |

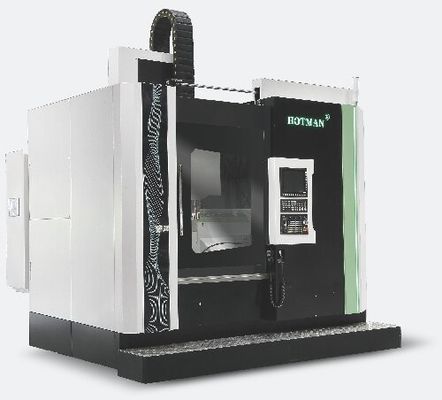

| Malzeme: | Metal | Adı: | Dikey Taşlama Makinesi |
| Gürültü: | Düşük | Güç: | Elektrikli |
| Boyut: | Özel | Kalınlığı: | 0,5-20 mm |
| Türü: | taşlama makinesi | Voltaj: | 380v |
| Ağırlık: | 500-1000KG | Genişliği: | 50-100mm |
| Vurgulamak: | 380V dikey öğütme makinesi,Elektrikli dikey öğütme makinesi,Çok fonksiyonel CNC alet öğütücü |
||
Cihazın açıklaması:
1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.
3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.
4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.
6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
1Standart aksesuarlar:
A,Siemens öğütme makineleri için özel kontrol sistemi | 1 Set |
B,MPG elektronik el tekeri | 1 Set |
C,Tam kapak koruyucu metal levhası | 1 Grup |
D, Masa sürüş sistemi | 1 Set |
E, manyetik kağıt bant filtre cihazı | 1 adet |
F, öğütme tekerleğinin fırçası | 1 adet |
G, statik basınçlı devre çevirme masası | 1 Grup |
| H,Tırnak ölçeği | 1 Set |
Ben, Elmas kalem ve sabitleme tabanı | 1 Set |
J, rulo kum tamir cihazı | 1 Grup |
| K,Soğutma suyu deposu | 1 Grup |
| L,İşletme kılavuzu | 1 Set |
M,Makine Aracı Hizmet Aracı (Alat Kutusu) | 1 Set |
N,makine aracı yatay temel vidaları ve temel ayak yastıkları | 1 Set |
O, öğütme tekerleği | 2 parça |
2,Makine parametresi:
| Hayır | Giriş | Parametreler | İşaretlenmiş |
| 一 | İşleme doğruluğu | ||
| 1 | Yuvarlaklık | 0.0015mm | |
| 2 | Konsantriklik | 0.0025mm | |
| 3 | Yüzey kabalığı | 0.2um | |
| 二 | İşleme kapasitesi | ||
| 1 | En fazla öğütme dış çapı | 860 mm | |
| 2 | Dahili öğütme çap aralığı | 50-500 mm | |
| 3 | Maksimum öğütme yüksekliği | 600 mm | |
| 4 | Masanın maksimum yükü | 800 kg | |
| 三 | Dökme tekerleğinin fırçası | ||
| 1 | öğütme tekerleğinin hızı | 2000-8000 rpm | |
| 2 | öğütme tekerleğinin çapı | 40-305 mm | |
| 3 | Dövenin konik deliği | HSK-A100 | |
| 四 | Çalışma masası | ||
| 1 | Çalışma masası çapı | 800 mm | |
| 2 | Çalışma masası hızı | 5-200 rpm | |
| 五 | Yolu | ||
| 1 | X ekseni | 300+1400mm | |
| 2 | Z ekseni | 600 mm | |
| 3 | Hızlı hareket hızı | 24m/dakikada | |
| 4 | Karar | 0.0001mm | |
| 5 | B ekseni (sortlama) | Servo bölünmesi minimum 0/22,5 derece | |
| 六 | ATC | ||
| 1 | Saklanan bıçak kütüphanelerinin sayısı | 6 | |
| 2 | Dökme tekerleğinin maksimum çapı | 305mm | |
| 3 | Dökme tekerleğinin maksimum uzunluğu | 350 mm | |
| 七 | Tekerlekli giysi | ||
| 1 | Elmas kalem | 3支/3 parça | |
| 2 | Elmas tekerleği | 2800 rpm | |
| 3 | Elmas çapı | 120 mm | |
