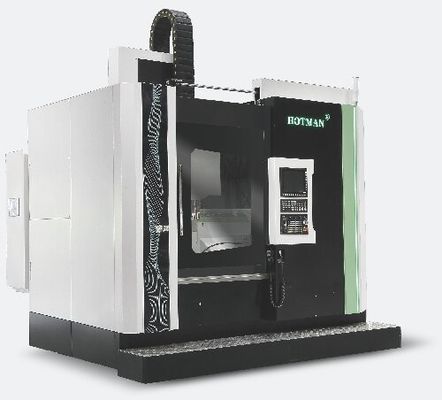

Yüksek hassasiyetli dikey öğütme makinesi, çoklu kalıp öğütme amacıyla CNC dikey öğütme makinesi

Yüksek hassasiyetli dikey öğütme makinesi, çoklu kalıp öğütme amacıyla CNC dikey öğütme makinesi



İşleme doğruluğu:

İşleme kapasitesi:

Cihazın açıklaması:

1Bu öğütücü, büyük bir iş parçasının iç çapını ve uç yüzünü öğütürken iş parçasını kolayca hizalama ve öğütme doğruluğunu artırma amacıyla geliştirildi.Bu büyük ölçüde hata ayıklama zamanı kısaltmış ve yuvarlaklık gibi yüksek hassasiyetli öğütme eldeAyrıca, NC tarafından kontrol edilen, iç çapı, dış çapı ve uç yüz işleme, sürecin yoğunlaşmasını gerçekleştiren tek bir sıkıştırmada tamamlanabilir.

2. Makine aracı kontrolü, sırasıyla öğütme başının dikey ve yatay beslemesini otomatik olarak kontrol eden Tayvan'ın yeni nesil kontrol sistemini benimser.Aptalca insan-makine diyalogu işletim arayüzü basit ve kullanımı kolaydırDeğişiklikler: Şanzıman, Taiwan PM I'nin C3 sınıfı top vida ile donatılmıştır, 0.002mm içinde tekrarlanabilir konumlandırma kontrolü, iyi uyumluluk ve doğru araç besleme;Çalışma masası hidrolik olarak çalıştırılır ve alet ayarını ince ayarlamak için elle tutulan elektrikli bir el tekerleği ile donatılır..

3Soğutma ve filtreleme sistemi: Süzme ve süzme tekerleğinin hazırlanması sırasında, iş parçasının soğutulması ve süzme tekerleğinin yıkanması gerekir.Filtrasyon manyetik bir ayırıcı + kağıt filtrasyon yöntemi kullanırFiltreleme doğruluğu 0.005mm'ye ulaşır. Soğutma sıvısının akış hızı 130L/dakikadır, bu da soğutma sıvısının temiz ve geri dönüştürülebilir olmasını sağlar.Dolu soğutma makinesi soğutma sıvısının sabit sıcaklığını sağlayabilir.

4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.

5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.

6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.

7. Döşeme tekerleği masası, standart olarak 0 derece ve 22 derecelik çift konumlandırma fonksiyonu ile donatılmıştır.Bir öğütme tekerleği iğnesi, sırasıyla düz bir öğütme tekerleği ve bir eğri bir öğütme tekerleği kullanabilir. Konvül öğütme tekerleği kullanılarak, yüksek verimli son yüz işleme elde edilebilir.

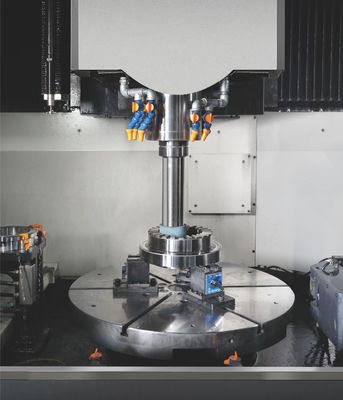

1Bir kere sıkıştırıldığında, iç delik, dış daire, koni ve parçaların uç yüzünün öğütülmesi tamamlanabilir.

2Disk/kısa şaft/koç/halka ve diğer parçaları işlemek için uygundur

B ekseninde çift vitesli konumlandırma kulesi:

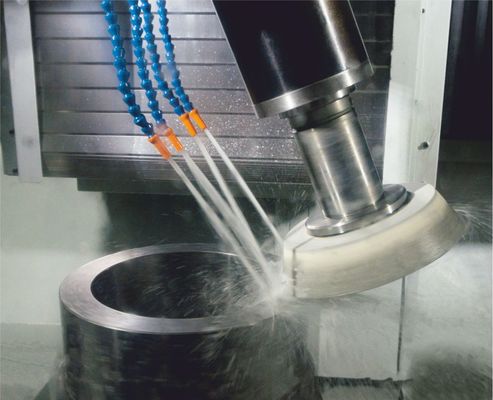

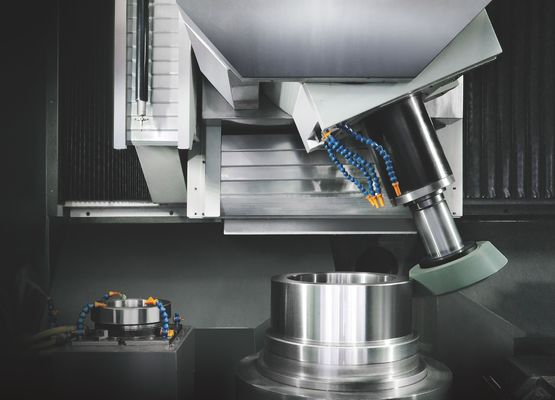

İç/dış çaplı, 0 ° pozisyonlu öğütme,22.5 ° konumlandırma, dış çap ve uç yüzeyini verimli bir şekilde öğütmek için kullanılabilir.

Çizgi ölçeği geri bildirimi:

X eksen ve Z eksenleri, yüksek hassasiyetli işleme ulaşmak için ızgara kuyruklu kullanılarak geri bildirim kontrolü ile donatılmıştır (Z eksen seçeneğidir).

Uçuş Kontrolü değirmen kütüphanesi:

Çeşitli özelliklere ve şekillere sahip altı öğütme tekerleği, işleme ihtiyaçlarına göre donatılmıştır.

Çevik biçimlerde, çakma tekerleğini sık sık değiştirmek gerekmez. Bu da çevrimiçi otomatik sarma ve boyut telafiini gerçekleştirebilir.

Sıcaklık yönetim sistemi:

Sürekli seri işleme, daha yüksek hassasiyetli işleme elde etmek için iş parçasının ve makine aracı vücudunun sıcaklığını kontrol edebilirsiniz.

Geniş çapta kullanılır:

Spindle kolları gibi iş makinelerinin parçaları, bevel gear gibi mühendislik makinelerinin parçaları, planet gear (rüzgar enerjisi üretimi için) gibi azaltıcı parçalar, deniz motor CAM parçaları
