Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Türü: | Silindirik Taşlama Makinesi | Taşlama çarkı çapı: | 270 mm |
|---|---|---|---|
| Maksimum Taşlama Uzunluğu: | 600 mm | Maksimum Taşlama Çapı: | 200 mm |
| Taş Motor Gücü: | 1,5 KW | Kontrol Sistemi: | Siemens |
| Taş Motor Voltajı: | 220V/380V | Taşlama hızı: | 3000 devir |
| Güç: | 2,2 kW | Tabla Motor Gücü: | 0,75 kw |
| Tabla Motor Gerilimi: | 380V | Masa Hızı: | 1-20 m/dak |
| Voltaj: | 380V | Boyutları: | 2800x2000x2000mm |
| Ağırlık: | 4000 kilo | ||
| Vurgulamak: | İnsan Diyaloğu Silindirli Dökme Makinesi |
||

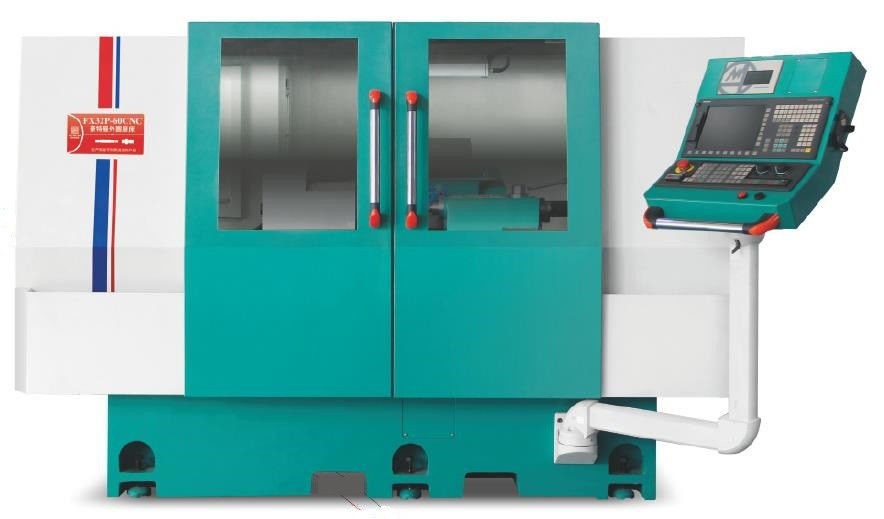

İnsan Diyaloğu ile Silindrik Mağazası Kolay Programlama CNC Denetleyicisi, Güçlü Mağazalı Güç
FX27-60CNC
Teknik özellik:
| Proje | Birim | Model:FX32P-60CNC | |
|
İşleme kapasitesi
|
Masanın en büyük dönen çapı | mm | 320 |
|
Aralarındaki en yüksek mesafe İki parmak |
mm | 600 | |
| En fazla öğütme çapı | mm | 320 | |
| İki parietal kalp arasındaki maksimum yük | Kg ((b) | 60 ((üst iş) /20 (yalnızca işçi) | |
| Dökme tekerleğinin büyüklüğü (diametre × genişlik × diyafram) | mm | 455×38(32-50) ×127 | |
| Dökme tekerleğinin hızı | rpm | 1650 | |
| Hızlandırma tekerleğinin en yüksek doğrusal hızı | m/s | 40 ((Yüksek hızlı öğütme tekerleği 65'e kadar) | |
| Dökme tekerlekleri | mm | Otomatik tür | |
|
Dökme tekerleğinin başı |
Besleme açısı | Değ | 90 |
| Besleme süresi | mm | 250 | |
| X ekseni hızlı hareket hızı | m/dakika | 6 | |
| En az X eksen besleme | mm | 0.001 | |
|
Baş çerçevesi |
Döner hızı | rpm | 50-500 |
| Döner şekli | Aynı anda veya merkezleştirme | ||
| Parmaklık özellikleri | MT-4 | ||
|
Arka koltuk |
Otomatik teleskopik mesafe | mm | 40 |
| Parmaklık özellikleri | MT-4 | ||
|
Çalışma masası |
Z ekseni hızlı hareket hızı | m/dakika | 8 |
| Minimum z ekseni besleme | mm | 0.001 | |
| En fazla yolculuk | mm | 550 | |
| Dönüş açısı | Değ | + 6/-9 | |
|
Motor |
Dökme tekerleğinin yuvarlak motoru | KW | 3.75/5.5 |
| X eksenli besleme motoru (servo) | KW | 2.2 | |
| Z ekseni besleme motoru (servo) | KW | 2.2 | |
| Baş çerçevesi fiyonk motoru | KW | 0.75 | |
| Soğutma pompası motoru | KW | 0.75 | |
| Yağlandırma motoru | KW | 0.25*2 | |
| Kuyruk yağ pompası motoru | KW | 0.75 | |
|
Diğerleri |
Makine net ağırlığı | Kilogram | 3300 |
| Makine toplam ağırlığı | Kilogram | 3500 | |
| Paketin boyutu (uzunluk * genişlik * yükseklik) | mm | 2800*2000*2000 |
|
Cihazın açıklaması:
1Silindirli öğütme makinesi gövdesi ve bileşenleri, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile tedavi edilen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.Bileşenler YASDA tarafından işlenir., MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
2Silindirli öğütme makinesinin rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.
3.Sistem ve servo sürücü kontrol hassasiyeti yüksektir, 80 bit hareketli nokta sayısı nanometre hesaplama hassasiyeti, hesaplama hatasını ortadan kaldırır
4Düzleştirme besleme sistemi, hassas el kesimi, otomatik yağlama sistemi, hassas top vida, yüksek hassasiyetli ve yüksek güçlü bir servo motoru ile bir V ve düz bir pistten oluşur.Yumuşak hareket özelliklerine sahiptir., mükemmel tekrarlanan konumlandırma doğruluğu ve rayın uzun hizmet ömrü.
5. öğütme tekerleğinin ana ocağı, Tayvan tarafından tanıtılan yüksek hassasiyetli dinamik ve statik basınç, kol yapısı, kolay bakım, metal-metal teması olmadan,ve neredeyse kalıcı kullanım ömrü. Döşeme tekerleğinin iğnesi yüksek sertlik ve yüksek hassasiyet özelliklerine sahiptir. Özel iş parçası dölleme için, dölleme tekerleğinin hızı doğrusal hızı artırmak için ayarlanabilir.
6Silindirli öğütme makinesinin kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
7Siemens'in yüksek performanslı servo motoru ile insan-makine arayüzünün ikincil gelişiminden sonra, böylece ekipman CNC sistemi ve tahrik sistemi daha iyi uyumluluk kazanır.aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonları ile, beslemenin ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
Özellik:

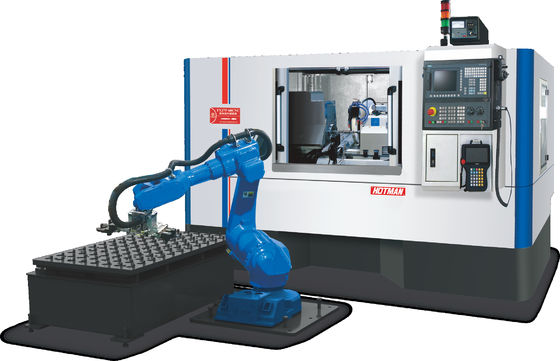

FX27P-60CNC yüksek hassasiyetli silindirli öğütme makinesine doğru (tam kapak, tek makineli manipülatör otomatik yükleme ve boşaltma)
1Yatak dönme çapı: Φ270mm, iki üst merkez arasındaki mesafe: 600mm.
2Dökme tekerleği hızı: 1650rpm, dökme tekerleğinin boyutu (dayameter × genişlik × diyafram): Φ405×32×Φ127mm
3Aktif ölçüm cihazını öğütme işleminin tam kapalı döngü kontrolünü gerçekleştirmek için yapılandırın.
