Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Taşlama çarkı çapı: | 400 mm | Taşlama Uzunluğu: | 550mm |
|---|---|---|---|
| Taşlama Motoru Markası: | Siemens | Taşlama Motoru Yalıtım Sınıfı: | F |
| Türü: | Eksantrik Mili Taşlama Makinesi | Taş Motor Akımı: | 13A |
| Taşlama Taşı Motor Frekansı: | 50Hz | Taşlama Motoru Modeli: | 1LE1001-1CB23-4AB4 |
| Taş Motor Gücü: | 7.5kw | Taşlama Taşı Motor Koruma Seviyesi: | IP54 |
| Taş Motoru Dönme Yönü: | Sağa/Sola | Taşlama Taşı Motor Hızı: | 1420rpm |
| Taş Motor Voltajı: | 380v | Taşlama hızı: | 1400rpm |
| Taş Genişliği: | 50 mm | ||
| Vurgulamak: | Motosiklet Kamşaft Döşeme Makinesi,Pompa Şafta Düzeltme Makinesi |
||

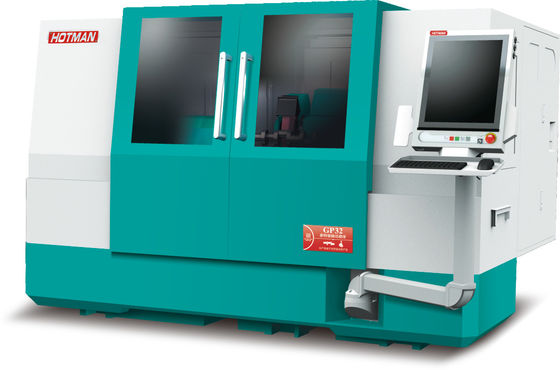

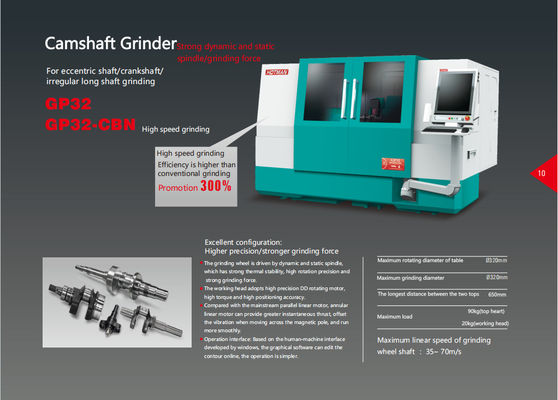

Sert alaşımlı CNC cam asası öğütme makinesi GP32-CBN
1- Ultra sert yatak yapısı.
2Dahili Renishaw dairesel ızgara ultra yüksek hassasiyet ve katı doğrudan tahrik iş parçasının baş.
3İsviçre tasarımı yüksek hassasiyetli dinamik ve statik öğütme tekerleği iğnesi.
4Yüksek taşıma kapasitesine sahip kendi kendine dolaşan rulo yapısı olan X eksenli doğrusal kılavuz.
5Japonya C2 hassaslıklı top vida sürüş masası.
6Dökme tekerleği başı (X ekseninde) Anka'nın benzersiz silindirsel doğrusal motorunu kullanır.
7Heidenhain 50 nm ızgara ölçeği geri bildirim.
8Sabit/döner çift amaçlı hassas iş parçasının baş çerçevesi, hava flotasyon fonksiyonu ile donatılmıştır.
9Yüksek sertlikli hava yüzenin kuyruk koltuğu.
10Esnek seçenek konfigürasyonu
Cihazın açıklaması:
1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
2Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.
3. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
4. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.
5Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
6.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
Alet makinelerinin ayrıntılı teknik özellikleri ve yapısal işlevleri:
| proje | Parametreler |
| Çalışma alanı | |
| Merkezi yüksekliği | 210mm |
| Dönüşün en büyük çapı | Φ400 mm |
| En fazla öğütme çapı | Φ550mm |
| İki üst arasındaki öğütme uzunluğu | 550 mm |
| Masa dönüşü (tip 600) | +6°/-9° |
| İki üst arasındaki maksimum yatak | 60kg |
| Dökme tekerleği tutucu | |
| Dönüştürülebilir açı aralığı (manual) | ±15° |
| Dökme tekerleğinin yuvarlak tipi |
Dinamik ve statik öğütme tekerleğinin ana ocağı (yağ soğutması ile standart) |
| Dökme tekerleğinin dönme aralığı | 1650/1850/2100 rpm |
|
Standart öğütme tekerleği boyutu (φ×W×B) |
Φ450×20-50×127mm |
|
Özel öğütme tekerleği boyutu (φ×W×B) |
Φ510×15-50×203mm |
|
Dökme tekerleğinin yuvarlak motor gücü |
3.75 kW/5.5 kW |
|
Hızlandırma tekerleğinin en yüksek doğrusal hızı |
45m/s |
|
Dökme tekerleğinin yuvarlak soğutma modu |
Yağ soğutma |
| İş parçasının doğrudan tahrikli kafa çerçevesi | |
|
Hız aralığı adımsız hız düzenlemesi |
0-600 rpm |
| Döner yuvarlak yuvarlak deliği | MT-4 |
| Araç adaptörü kol model | MT-4 |
|
İş parçasının baş çerçevesinin dönme açısı aralığı |
+15°/-15° |
|
Yakalayıcı yükü (araçlı) |
150Nm |
|
Kalıcı mıknatıs sinkroni motor gücü (S1-100%/KW) |
3KW |
|
Sürekli nominal çıkış tork (S1-100%/A) |
47.8Nm |
| Kodlayıcı markası | Renishaw |
| Döner soğutma modu | Su soğutma |
|
Baş çerçevesinin dönüşü, tekrarlanan konumlandırma doğruluğu |
±2 ark saniye |
| Çubuk ucundaki konik delik çıkışı | ≤0.001 |
| Dövenin uç yüzünün çıkışı | ≤0.002 |
| Aksyal sertlik (N/um) | ≥ 500 |
| Radial sertlik (N/um) | ≥ 400 |
| Baş çerçevesinin hareket modu | El havada yüzen standart |
| Arka koltuk | |
| Koltuk çapı | Φ50mm |
| Yumruğu vur | 40 mm |
| Morse harfleri | MT-4 |
| Kuyruk taşıma modu | El havada yüzen standart |
| Tekerlek tutucu besleme -X ekseni (düzgün motor) | |
| X ekseninin en yüksek yürüme hızı | 300 mm |
| X eksenli doğrusal motorun maksimum itişi | 1660-3060N |
| X ekseni doğrusal motor hızlandırması | ≤0,2G |
| X eksenindeki maksimum besleme hızı | 15m/dakikada |
|
HPG (elektronik el tekerleği) minimum besleme |
0.0001mm |
| Programlanabilir minimum besleme | 0.0001mm |
|
Heideham artışlı ızgara kuyrukçusunun asgari çözünürlüğü |
0.0001mm |
| X eksenindeki besleme konumlandırma doğruluğu | ≤ 0,0016 mm |
|
X eksen besleme tekrarlanan konumlandırma doğruluğu |
≤ 0,0014 mm |
| proje | Parametreler |
|
Masa besleme Z ekseni (servo motor) |
|
| Z ekseninde çarpma (tip 600) | 750 mm |
| Z ekseni servo motor gücü | 2.2KW |
| Z eksenindeki maksimum besleme hızı | 8m/dakikada |
|
HPG elektronik el tekerleğinin minimum artışı |
0.0001mm |
| Programlanabilir minimum besleme | 0.0001mm |
|
Heideham artışlı ızgara kuyrukçısının asgari çözünürlüğü (iletilmez) |
0.0005mm |
| Kontrol sistemi | |
| Sayısal kontrol sistemi | Sodyum renyum |
| yazılım | Grafiksel etkileşimli arayüz |
| Ekranı göster | 10.4 inç TFT renkli ekran |
| Klavye | Tam klavye |
| hafıza | 3 Gb. |
| Kontrol ekseni sayısı |
7 eksene kadar kontrol edilebilir |
| Arabirim | USB/RS232 |
| Elektrikli alet makineleri | |
| Standart üç fazlı güç kaynağı | 380V 3ph 20Hz |
| Kontrol döngüsü voltajı | 110vAC/24vDC. |
| Girdi voltaj sapma aralığı | +/-10% |
|
Tam yükle güç tüketimi (ana motor) |
36KVA |
| Pnömatik besleme | |
| Giriş basıncı | 5.5bar |
| Gerekli akış | 40-50L/dakika |
| Hava kaynağı standardı | BS ISO 8573-1:2001 |
| Çevre parametresi | |
| Standart makine gürültüsü | <75dB ((A) |
| Çevre sıcaklığı | 0-40°C |
| Çevre Nemliği | % 75'e kadar |
| Diğerleri | |
| Ayak izi boyutu | 3800×3200mm×2195 |
| Yükseklik | 2170mm |
| Net ağırlık | 5440 kg |
