Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Taşlama çarkı çapı: | 200-400mm | Taşlama Taşı Besleme Motor Gücü: | 0.75-2.2KW |
|---|---|---|---|
| Taşlama Taşı İlerleme Hızı: | 0,1-5 mm/dak | Taş Motor Gücü: | 7.5-15 kw |
| Taşlama hızı: | 1450-2800rpm | Max. Maks. Grinding Height Taşlama Yüksekliği: | 200-400mm |
| Maks. Taşlama Uzunluğu: | 200-400mm | Maks. Taşlama Genişliği: | 200-400mm |
| Ürün Adı: | İç Taşlama Makinesi | Çalışma Tezgahı Besleme Motor Gücü: | 0.75-2.2KW |
| Çalışma Tezgahı Besleme Hızı: | 0,1-5 mm/dak | Çalışma Tezgahı Motor Gücü: | 0.75-2.2KW |
| Tezgah Boyutu: | 200-400mm | Çalışma Tezgahı Hızı: | 0,1-3,5 dev/dak |
| Vurgulamak: | Uygulanabilir Dahili Mühür Makinesi,Dahili öğütme makinesi çoklu görüntü,15KW yüksek hassasiyetli iç öğütücü |
||

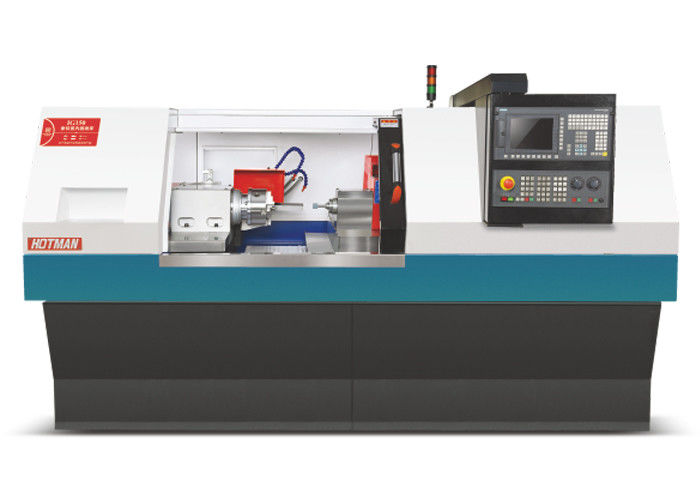

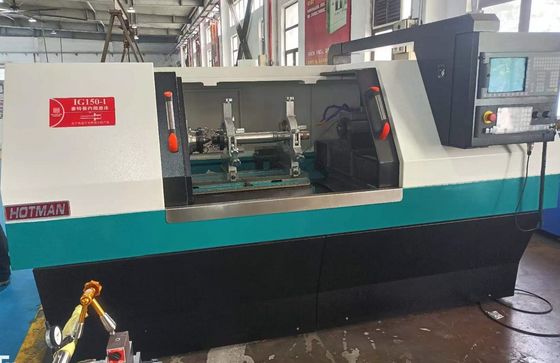

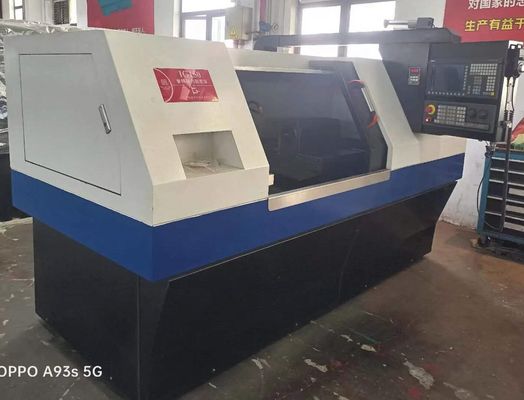

Yüksek hassasiyetli CNC dahili öğütücü-IG-150
Cihazın açıklaması:
1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.
3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.
4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.
6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
Teknik özellik:
| Hayır, hayır. | Proje | Birim | Model:IG150 | |
| 1 |
işleme yeteneği | Dökme iç diyafram aralığı | mm | Φ6?? 150 |
| 2 | En fazla öğütme deliği derinliği | mm | 150 | |
| 3 | En fazla çalışma dış kontur çapı | mm | 220 | |
| 4 | Topspin çapı makine aracı | mm | 380 | |
| 5 | Montaj çak özellikleri | mm | 7 "manual çak /6" hidrolik çak | |
| 6 |
Çalışma başı filikası | Çalışma baş koltuğunun dönme açısı | Değ | 2 derece önce 15 derece sonra |
| 7 | Çalışma başının fırlatma hızı | RPM | 50-1500 | |
| 8 | Döner yapısı şekli | Yumruk/yükleme yuvası | ||
| 9 | Spindle konik deliği özellikleri | MT-5 | ||
| 10 | Döner sürücü modu | Servomotor | ||
| 11 |
X ekseni (iş parçası yuvası) | X eksenindeki besleme çarpımı | mm | 410 |
| 12 | X ekseni besleme hızı | mm / dakikada | 0.1-10 | |
| 13 | X ekseni besleme en düşük çözünürlüğü | mm | 0.001 | |
| 14 | Z ekseni
Çalışma masası | Z ekseni besleme çarpımı | mm | 400 |
| 15 | Z ekseni besleme hızı | mm / dakikada | 0-10000 | |
| 16 | Z ekseni besleme minimum çözünürlüğü | mm | 0.001 | |
| 17 |
Dökme tekerleğinin başı
| Dökme tekerleğinin en yüksek hızı (mekanik döner) | rpm | 20000 |
| 18 | Motorlu spindle (ihtiyaç duyulmaz) | KW | 3.5-12(S1) Seçilebilir | |
| 19 | Dökme tekerleğinin hızı | RPM | 12000 ~ 60000 Seçilebilir | |
| 20 | X-eksel besleme servomotoru | KW | 2.2 | |
| 21 | Z ekseni besleme servo motoru | KW | 2.2 | |
| 22 | Çalışma başı servo motoru | KW | 1.5 | |
| 23 | Soğutma pompası motoru | KW | 0.75 | |
| 24 | Yağlayıcı yağlı motor | KW | 0.25 | |
| 25 | Diğerleri | Makine aracının boyutu (uzunluk * genişlik * yükseklik) | mm | 2900*2020*1750 |
| 26 | Makine ağırlığı | KG | 3500 | |
