Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Taşlama Taşı Arka Açısı: | 0-18° | Taşlama Taşı Geri Besleme Motor Gücü: | 0.75KW |
|---|---|---|---|
| Taşlama Taşı Geri Besleme Motor Hızı: | 1420 dev/dak | Taşlama Taşı Geri Besleme Hızı: | 0,1-3 mm/dak |
| Taşlama çarkı çapı: | 200 mm | Taşlama Taşı Besleme Motor Gücü: | 0.75KW |
| Taşlama Taşı Besleme Motor Hızı: | 1420 dev/dak | Taşlama Taşı İlerleme Hızı: | 0,1-3 mm/dak |
| Taş Motor Gücü: | 2.2KW | Taşlama Taşı Motor Hızı: | 1420 dev/dak |
| Taşlama hızı: | 2800 dev/dak | Ürün Adı: | Üniversal Taşlama Makinesi |
| Çalışma Tezgahı Besleme Motor Gücü: | 0.75KW | Tezgah Boyutu: | 200*400mm |
| Çalışma Tezgahı Hızı: | 0,1-3 mm/dak | ||
| Vurgulamak: | 0.75KW evrensel öğütme makinesi,Evrensel öğütme makinesi 1420 r/dakikada,Sabit hassasiyetli CNC öğütme |
||

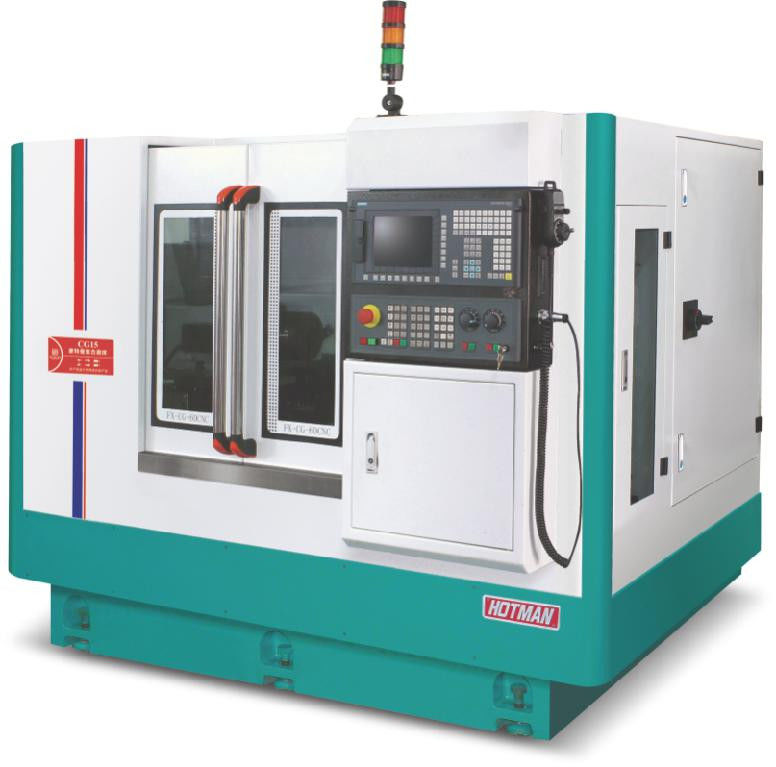

Yüksek hassasiyetli CNC evrensel öğütme makinesi-CG15

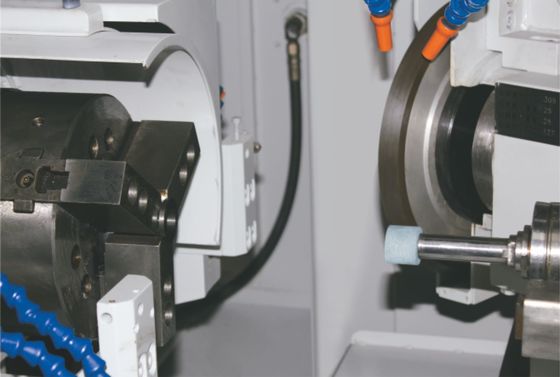

Küçük parça işleme aracı:
Çeşitli sıkıştırma yöntemleri mevcuttur:
● Üç çene sıkıştırması
●Tırnak tipi sıkıştırma
Uygulama sektörü:
●Köpek endüstrisi
●Gear endüstrisi
●Kılavuz kılıfı, buhar/lokomotif parçaları
●Hidrolik/pneumatik tahrik ocağı koltuğu
●Döşeme parçaları
●Tıbbi alet
| Pproje | Birim | Model:CG15 | |
| İşleme kapasitesi |
En fazla öğütme dış çapı |
mm | Φ200 |
|
İç çap aralığında öğütme |
mm | Φ6?? Φ80 | |
| İş parçasının maksimum uzunluğu | mm | 150 | |
|
Dış yuvarlak öğütme tekerleğinin boyutları |
mm | Φ405*Φ127*40 | |
|
İç boru öğütme tekerleğinin fırçacık hızı |
rpm | 1050 bin dolar.000 | |
| Dökme tekerlekleri | mm | Otomatik tür | |
| Sayısal kontrol sistemi | Çizgi | Siemens 828D | |
|
Döşeme tekerleğinin yuvarlak merkezi ile zemin yüksekliği arasında |
mm | 1035 | |
| X, Y, Z | Pindle servomotor | KW | 1.5 |
| Döner servomotor hızı | rpm | 2000 | |
| Çalışma başının dönme açısı (manual) | derecesi | ±15o | |
| X, Y, Z besleme servisi | KW | 1.5*3 | |
| X, Y, Z besleme servo hızı | rpm | 3000 | |
| Minimum besleme birimi | mm | 0.001 | |
|
X ekseni çalışma başı besleme çarpısı |
mm | 450 | |
| Y ve Z ekseni besleme çarpımı | mm | 250 | |
|
Diğerleri |
Soğutma pompası motoru | KW | 0.37 |
| Yağlandırma motoru | KW | 0.25*2 | |
|
Makine boyutu (uzunluk * genişlik * yükseklik) |
mm | 2355×2100×1800 | |
| Makine ağırlığı | Kilo | 4000 | |
Cihazın açıklaması:
1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.
3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.
4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.
6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
