Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Taşlama çarkı çapı: | 200 mm | Taşlama Taşı Delik Açısı: | 45° |
|---|---|---|---|
| Dökme tekerleğinin delik derinliği: | 20mm | Taş Delik Çapı: | 20mm |
| Taşlama Taşı Delik Mesafesi: | 50 mm | Taşlama Taşı Delik Sayısı: | 4 |
| Taşlama Taşı Delik Aralığı: | 50 mm | Taşlama Taşı Malzemesi: | Elmas |
| Taş Boyutu: | 200 mm | Taşlama hızı: | 1400rpm |
| Taşlama Taşı Kalınlığı: | 20mm | Güç tüketimi: | 2.2KW |
| Güç kaynağı: | Elektrik | Türü: | Silindirik Taşlama Makinesi |
| Voltaj: | 380v | ||
| Vurgulamak: | Elektrikli Silindirli Dökme Makinesi,380V Silindirli Dökme Makinesi,Çok fonksiyonel Silindirli Dökme Türleri |
||

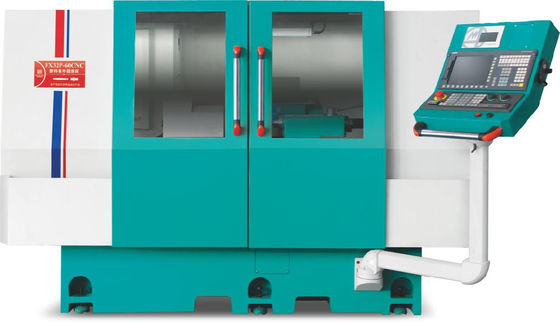

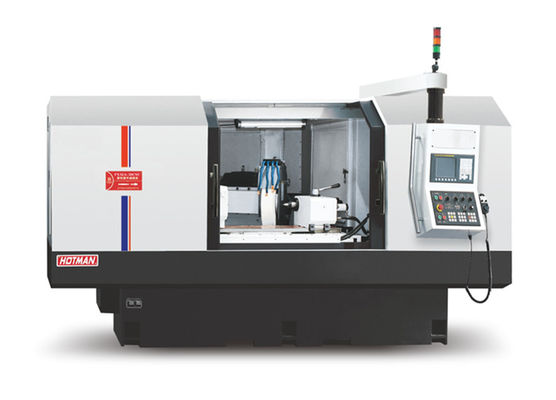

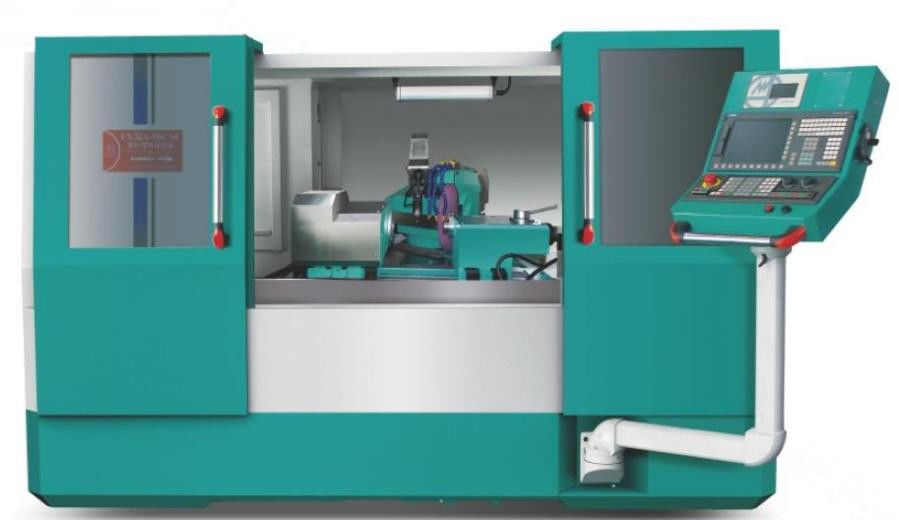

Yüksek hassasiyetli CNC Silindirli Makine FX32A-35CNC
Cihazın açıklaması:
1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.
3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.
4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.
6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
Teknik özellik:
| Proje | Birim | Model:FX32A-35CNC | |
|
İşleme kapasitesi
|
Masanın en büyük dönen çapı |
mm | 320 |
|
İki parmak parmağı arasındaki maksimum mesafe |
mm | 250 | |
|
En fazla öğütme çapı |
mm | 320 | |
|
İki parietal kalp arasındaki maksimum yük |
Kilogram | 60 (üst merkezi) 20 (iş başı) | |
|
Dökme tekerleğinin büyüklüğü (diametre × genişlik × diyafram) |
mm | 450×50×127 | |
| Dökme tekerleğinin hızı | rpm | 1650 | |
|
Hızlandırma tekerleğinin en yüksek doğrusal hızı |
m/s | 35 | |
|
Kontrol sistemi
|
Kontrolör | SIEMENS | |
|
Dökme tekerleğinin başı |
Besleme açısı | Değ | 60 |
|
X ekseni hızlı hareket hızı |
m/dakika | 6 | |
| Besleme süresi | mm | 260 | |
|
En az X eksen ayarlama birimi |
mm | 0.001 | |
|
Baş çerçevesi |
Döner hızı | rpm | 50-500 |
| Döner şekli | Aynı anda veya merkezleştirme | ||
| Parmaklık özellikleri | MT-4 | ||
|
Arka koltuk |
Otomatik teleskopik mesafe |
mm | 40 |
| 顶针规格/Thimble özellikleri | MT-4 | ||
|
Çalışma masası |
Z ekseni hızlı hareket hızı |
m/dakika | 8 |
|
Minimum z ekseni besleme |
mm | 0.001 | |
| En fazla yolculuk | 600 | ||
| Dönüş açısı | Değ | +6/-9 | |
|
Motor |
Dökme tekerleğinin yuvarlak motoru |
Kw | 5.5 |
| X eksenli besleme motoru | Kw | 2.2 | |
| Z ekseni besleme motoru | Kw | 2.2 | |
| Baş çerçevesi fiyonk motoru | Kw | 1.5 | |
| Soğutma pompası motoru | Kw | 0.18 | |
| Kuyruk yağ pompası motoru | Kw | 0.75 | |
| Yağlama yağı | Kw | 0.1 | |
|
Standart doğruluk |
Yuvarlaklık | mm | 0.0015 |
| Silindriklik | mm | 0.003 | |
| Düzlük | mm | 0.003 | |
| X ekseni konumlandırma doğruluğu | mm | 0.003 | |
| Z ekseni konumlandırma doğruluğu | mm | 0.004 | |
|
X ekseninde tekrarlanan konumlandırma doğruluğu |
mm | 0.002 | |
|
Z ekseni tekrarlanan konumlandırma doğruluğu |
mm | 0.002 | |
| Kabartma | mm | ≤Ra0.25 | |
|
Diğerleri |
Makine net ağırlığı | Kilogram | 5000 |
| Makine toplam ağırlığı | Kilogram | 6000 | |
|
Paketin boyutu (uzunluk * genişlik * yükseklik) |
mm | 3500×3000×2000 | |
