Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| TaşlamaÇarkSoğutma: | Yağ | TaşlamaTekerlekSoğutmaOranı: | 2L/Dk |
|---|---|---|---|
| TaşlamaÇarkSoğutmaSıcaklık: | 25°C | TaşlamaÇarkGiyinme: | Otomatik |
| TaşlamaÇarkGiydirmeDerinlik: | 0,01 mm | TaşlamaTekerleğiGiydirmeKuvveti: | 1.5N |
| TaşlamaÇarkıGiyinmeFrekansı: | Haftalık | TaşlamaÇarkGiydirme Aralığı: | 5 dakika |
| TaşlamaÇarkGiyinmeHız: | 100 devir | TaşlamaÇarkGiydirme Aracı: | Elmas |
| TaşlamaTekerleği İlerleme Hızı: | 0,1 mm/sn | TaşlamaTekerlekTahıl Boyutu: | 120# |
| TaşlamaTekerleğiMalzeme: | CBN | TaşlamaTekerleği Boyutu: | 200 mm |
| TaşlamaTekerlek Hızı: | 3000rpm | ||
| Vurgulamak: | Endüstriyel Otomatik CNC Makine,Otomatik CNC öğütücü Silindir,Pratik Merkezsiz Silindirli Döşeme |
||

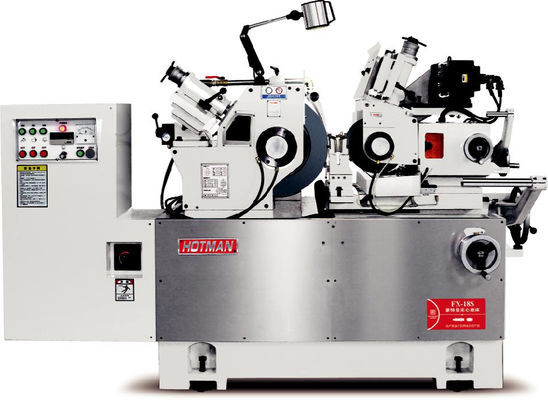

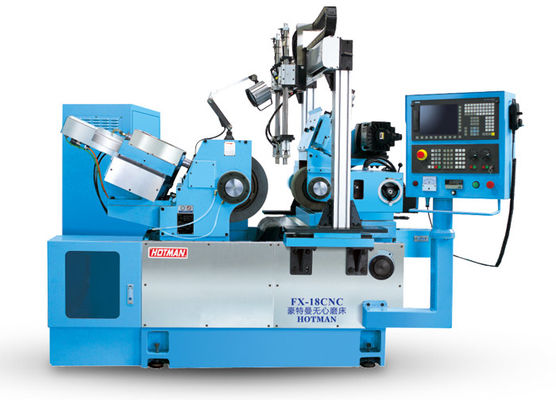

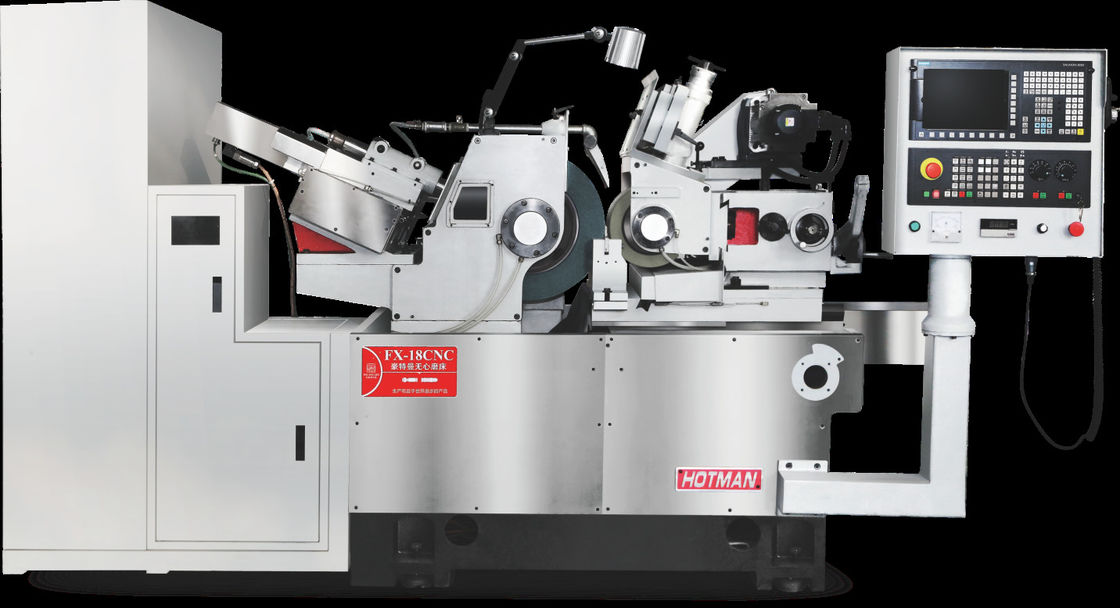

Yüksek hassasiyetli CNC Silindirli Makine FX-18CNC-3
Cihazın açıklaması:
1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.
3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.
4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.
6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
Özellikler
|
- Hayır, hayır. |
Ürün |
Birim |
Model FX-18CNC-3 |
|
1 |
Döşeme çapı |
mm | Φ 1-60 |
|
2 |
Dökme tekerleğinin boyutları (OD*W*ID) |
mm | Φ455x205xΦ228.6 |
|
3 |
Düzenleyici tekerlek boyutları (OD*W*ID) |
mm | Φ255x205xΦ111.2 |
|
4 |
Dökme tekerleğinin yuvarlak hızı |
RPM | 1470 |
|
5 |
Tekerlek spindle hızını düzenle |
RPM | 0-250 |
|
6 |
Dökme tekerleğinin yuvarlak motoru |
KW | 11 |
|
7 |
Düzenleyici tekerlek spindle motoru |
KW | 3 |
|
8 |
Besleme servo motoru |
KW | 2.4 |
|
9 |
Servo motor |
KW | 1.0*2 |
|
10 |
Hidrolik pompa tahrik motoru |
KW | 0.75 |
|
11 |
Soğutma pompası tahrik motoru |
KW | 0.37 |
|
12 |
Düzenleyici tekerlek besleme el tekeri |
mm |
3.5/rev., 0.05/g. |
|
13 |
İyi döner el tekerleğinin düzenlenmesi |
mm |
0.1/rev., 0.001/g. |
|
14 |
İş masası besleme el tekerleği |
mm | 0.001mm, en az besleme |
|
15 |
İş masası ince döner el tekeri |
mm |
0.2/rev., 0.001/g. |
|
16 |
El tekerleği |
mm |
2/rev., 0.01/g. |
|
17 |
Düzenleyici tekerleğin eğim açısı |
Değ | +5°-3° |
|
18 |
Düzenleyici tekerleğin dönüş açısı |
Değ | ±5° |
|
19 |
Makine boyutları (L*W*H) |
mm | 2450×1400×1700 |
|
20 |
Makine ağırlığı | KG | Yaklaşık 3200 |
