Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Dökme tekerleği: | 20mm | Taşlama çarkı çapı: | 200 mm |
|---|---|---|---|
| Taş Motoru Soğutma Yöntemi: | Hava soğutması | Taş Motor Akımı: | 7.5A |
| Taşlama Taşı Motor Frekansı: | 50Hz | Taş Motoru İzolasyon Sınıfı: | F |
| Taş Motor Gücü: | 1.5KW | Taşlama Taşı Motor Koruma Seviyesi: | IP54 |
| Taşlama Taşı Motor Hızı: | 1400rpm | Taş Motor Voltajı: | 380v |
| Taşlama Taşı Motoru Çalışma Nemi: | ≤85% | Taş Motoru Çalışma Sıcaklığı: | 0-40°C |
| Taşlama hızı: | 3000rpm | Taş Genişliği: | 20mm |
| Model: | Kademeli Taşlama Makinesi | ||
| Vurgulamak: | HOTMAN Step Down öğütme makinesi,Yüzey Aşağı Basamak Maçı,Hassas yüzey öğütücüsü 20 mm çapı |
||

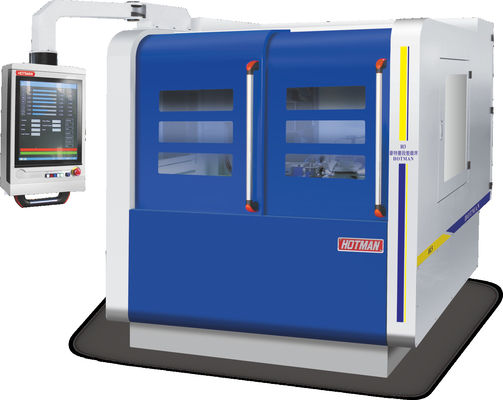

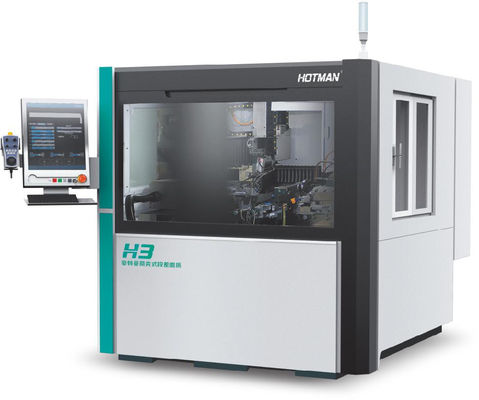

H3 Delikleme Makinesi
Cihazın açıklaması:
1. Step Down Grinding Machine vücudu ve bileşenleri, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile tedavi edilen Milhanna yüksek kaliteli dökme demir FC30 tarafından dökülmüştür.Bileşenler YASDA tarafından işlenir., MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya standartlarında ekipman bir kez sıkıştırma işleme.
2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.
3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.
4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.
6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.

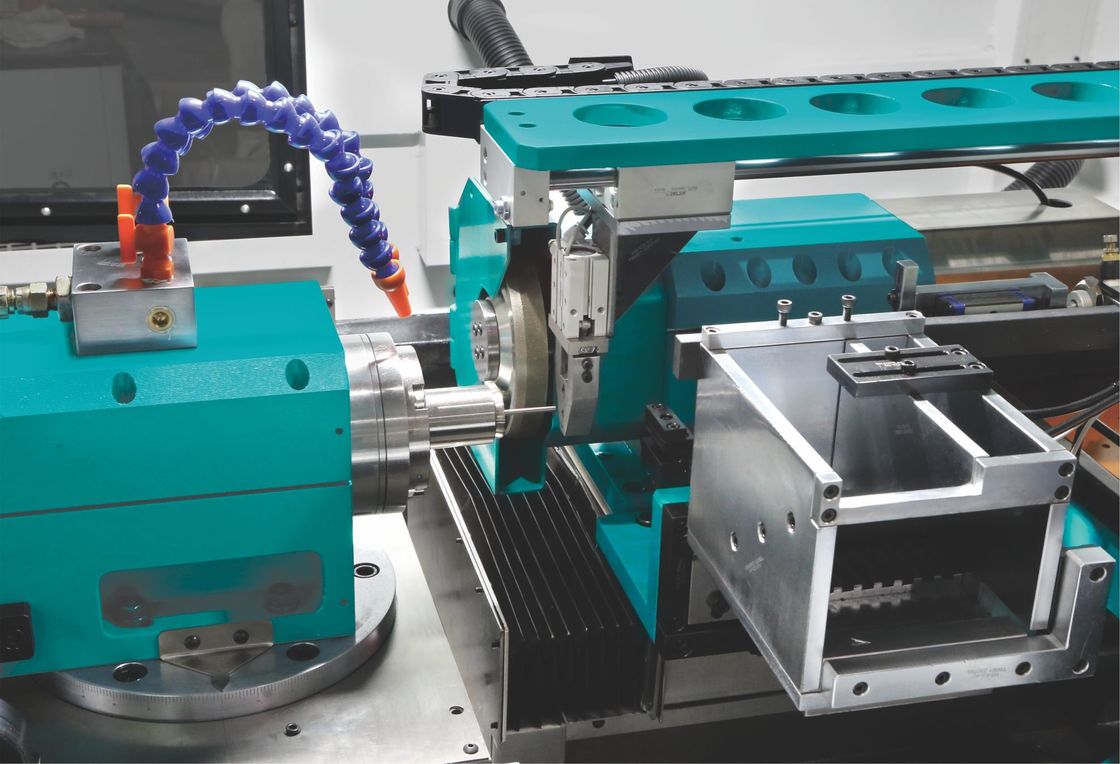

1İş parçasının öğütme modu: çekirdek öğütme, kaba öğütme tekerleği açısı 11 derece, ince öğütme tekerleği 90 derece, A kaba öğütme tekerleği, B ince öğütme tekerleği.
2. Beat: manipülatör otomatik olarak besler, alır ve beslemeyi tamamlar.
3Hızlandırma süresi: Hızlandırma süresi 65 saniyedir ve hızı gerçek duruma göre ayarlanır.
4Döşeme iş parçasının çap aralığı: 0.05-20.0mm.
5. öğütme iş parçasının uzunluğu: en fazla 200 mm.
6İşletim başı dönme modu: sabit
7Çalışma başı filit hızı: 0 -- 2000 rpm
- Hayır, hayır. | Ürün | Birim | Model: H3 | |
| 1 | Parça sıkıştırma çap aralığı | mm | 0.5-20 | |
| 2 | Parça öğütme çap aralığı | mm | 0.05-20 | |
| 3 | Parça sıkıştırma / öğütme uzunluğu, en fazla | mm | 300/200 | |
| 4 | Kontrol koordinasyonu (CNC-4 aksı) | ANCA-X/Y/Z/Z′ | ||
| 5 | Parça işleme koordinasyonu (CNC-3 aksı) | ANCA-U/V/W | ||
| 6 |
Kaba öğütme | Tekerlek boyutları (Dış çapı X Genişliği X Delik çapı) | mm | 250×20×31.75 |
| 7 | Dönüş hızı (elektrik) | rpm | 0~9000 | |
| 8 | Tekerleğin doğrusal hızı, en fazla | m/s | 90 | |
| 9 | Döner gücü | KW | 18.5 / 22 / 30 | |
| 10 | İnce öğütme | Tekerlek boyutları (Dış çapı X Genişliği X Delik çapı) | mm | 150 x 20 x 31.75 |
| 11 | Dönüş hızı (elektrik) | rpm | 0~12000 | |
| 12 | Tekerleğin doğrusal hızı, en fazla | m/s | 90 | |
| 13 | Döner gücü | KW | 3.5/8.5 | |
| 14 | X/Y/Z/Z′ ekseni besleme çözünürlüğü | mm | 0.001 | |
| 15 | X eksen yolculuğu (sert öğütme tekerleği) | mm | 73 | |
| 16 | Y ekseninde yolculuk (mükemmel öğütme çarkı) | mm | 40 | |
| 17 | Z ekseninde yolculuk (başlık) | mm | 374 | |
| 18 | Z ̇ eksen yolculuğu (4Buekseni) | mm | 52 | |
| 19 | X/Y/Z/Z′ eksenli servomotor | KW | 2.0 | |
| 20 | Başlık fiyonk motoru | KW | 1.0 | |
| 21 | Başlık fiyonk hızı | rpm | 0-3000 | |
| 22 | Hidrolik pompa motoru | KW | 0.25 | |
| 23 | Başlık fiyonk dönen yöntem | Düzeltilmiş. | ||
| 24 | Parça konumlandırma yöntemi | Ön tarafta. | ||
| 25 | Robotun U/V/W eksenli servomotörünün gücü | KW | 1.0 | |
| 26 | Düzeltme sıvısı rezervuarlarının boyutları | mm | 300*300*1000 | |
| 27 | Makine brüt ağırlığı (yaklaşık) | Kilogram | 5000 | |
| 28 | Makinenin dış boyutları (Uzunluk X Genişlik X Yükseklik) | mm | 2390*2752*2050 | |
