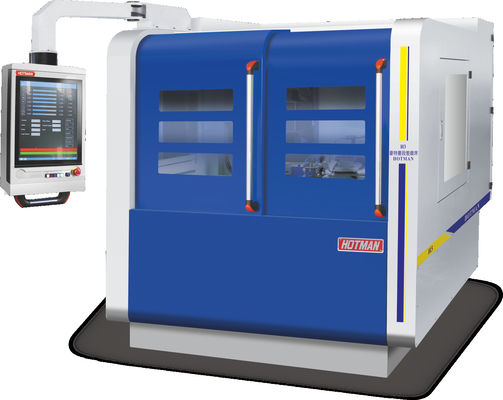

Alet öğütme makinesi Yüksek hassasiyetli İsviçre Tipi Step Down öğütme makinesi CNC öğütücü

Alet öğütme makinesi Yüksek hassasiyetli İsviçre Tipi Step Down öğütme makinesi CNC öğütücü

Cihazın açıklaması:

1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.

2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.

3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.

4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.

5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.

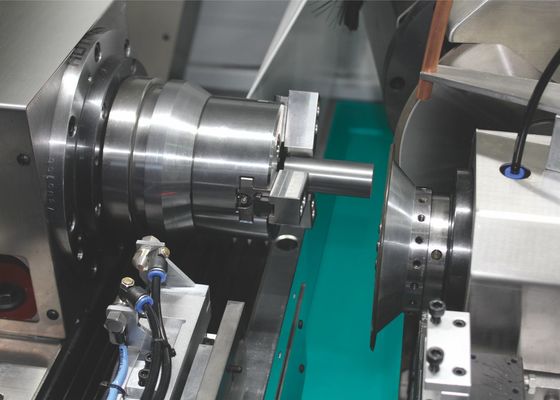

6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.

7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.

Teknik özellik:

• Makine tabanı ve ana yapı parçaları meehanit (inocleated) dökme demir FC-30'dan oluşur.

Sıcak tedaviyi normalleştirdikten sonra, dökme demir tabanı ve parçaları doğal yaşlanma tedavisi için kalacaktır.

Atık demir tabanı ve ana parçalar, YASDA, MITSUI SEIKI, TOSHIBA, ELB vb. gibi dünya üst sınıf makinelerinde tek seferlik sıkıştırmada işlenir.Mikron seviyesinde öğütücülerin yüksek hassasiyetini sağlayan.

• Yerel pazarda ilk kısmi besleme (İsviçre tipi) öğütücü.

• CNC öğütme programı, yazılım şirketi ve Hotman tarafından birlikte geliştirilmiştir.

Simgeler ve düğmeler serbestçe hareket edebilir ve düzenlenebilir. Karmaşık öğütme arayüzü, program yapmadan, manuel talimatlar altında oluşturabilir.

(1) Gelişmiş arayüz

(2) İşlem Toplam Özel

(3) Zaman tasarrufu

(4) 19 inç sıvı kristal monitörü

• Operatör, tanımlama diyagramlarını seçerek ve öğütme arayüzünü hızlıca oluşturabilir.

Parça şekline dayalı parametreler.

• Kesin doğrusal kılavuzlar ve top vidaları, daha uzun kullanım ömrü ve hassasiyeti sağlayan merkezi yağlama üniteleri tarafından sürekli olarak yağlanır.Soğutma sistemi ve yağlama sistemi makine tabanından ayrılır, bu da tabanın titreşimini ortadan kaldırır ve ısı radyasyonu için daha iyidir.

• Yüksek hassasiyetli elektrikli spindle için sabit sıcaklık sağlamak için iç sıvı soğutma sistemi vardır.

Hız ayarlama cihazı eklenebilir ve maksimum tekerlek doğrusal hızı 90 m/s'ye ulaşabilir.

• Kesin bir Schaublin çubuğu ve kesin bir tutma sistemiyle donatılmış.

• Parça taşıyan robot, ANCA kontrol sistemi aracılığıyla, hassas doğrusal kılavuzlar üzerinde, 3 ANCA servomotoru tarafından çalıştırılır.

• Marposs (İtalya) veya Keyence (Japonya) lazer ölçüm cihazını kullanın.

Gerçek zamanlı ölçüm cihazı

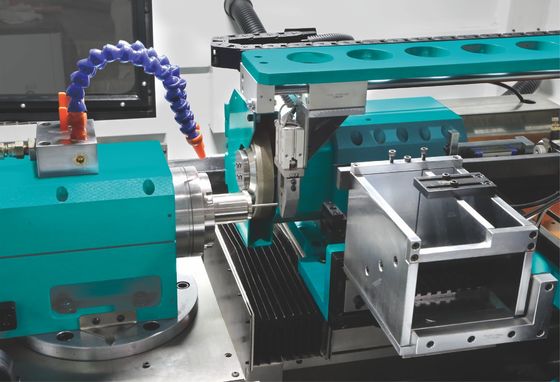

• Otomasyon

Robot (Farklı)

• 3 ANCA servo motorlu robot
• 340-510 adet parça tutucusu
• 0-90° açı eğimi olan yükleme ve boşaltma cihazı
