Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Uygulama: | bileme | Soğutucu Pompa Motor Gücü: | 0.09kw |
|---|---|---|---|
| Taşlama çarkı çapı: | 400 mm | Taş Motor Gücü: | 7.5 kw |
| Taşlama hızı: | 1400 dev/dak | Brüt ağırlık: | 3000kg |
| makine boyutu: | 1800 mm x 1300 mm x 2000 mm | Max. Maks. Grinding Height Taşlama Yüksekliği: | 650mm |
| Maks. yükleme kapasitesi: | 500kg | Net Ağırlık: | 2500kg |

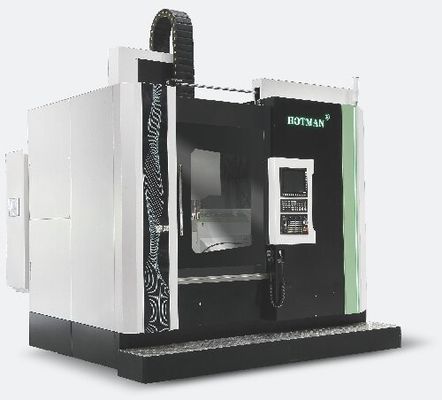

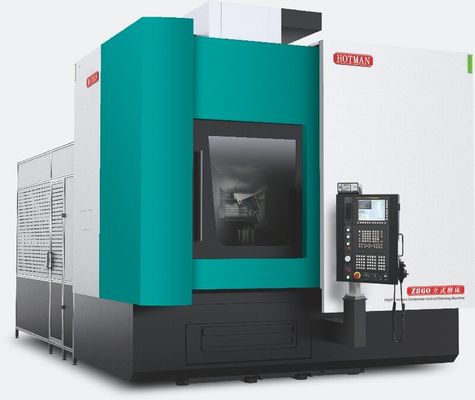

| Paket boyutu: | 2000mm x 1500mm x 2200mm | Ürün Adı: | Dikey Taşlama Makinesi |
| Tabla Motor Gücü: | 1.5KW | Masa boyutu: | 800mm x 500mm |
| Masa Hızı: | 2-30 m/dak | ||
| Vurgulamak: | Çok amaçlı dikey öğütme makinesi,Dikey öğütme makinesinin hızı: 1400 r/min,Kullanıma dayanıklı öğütücü dikey |
||

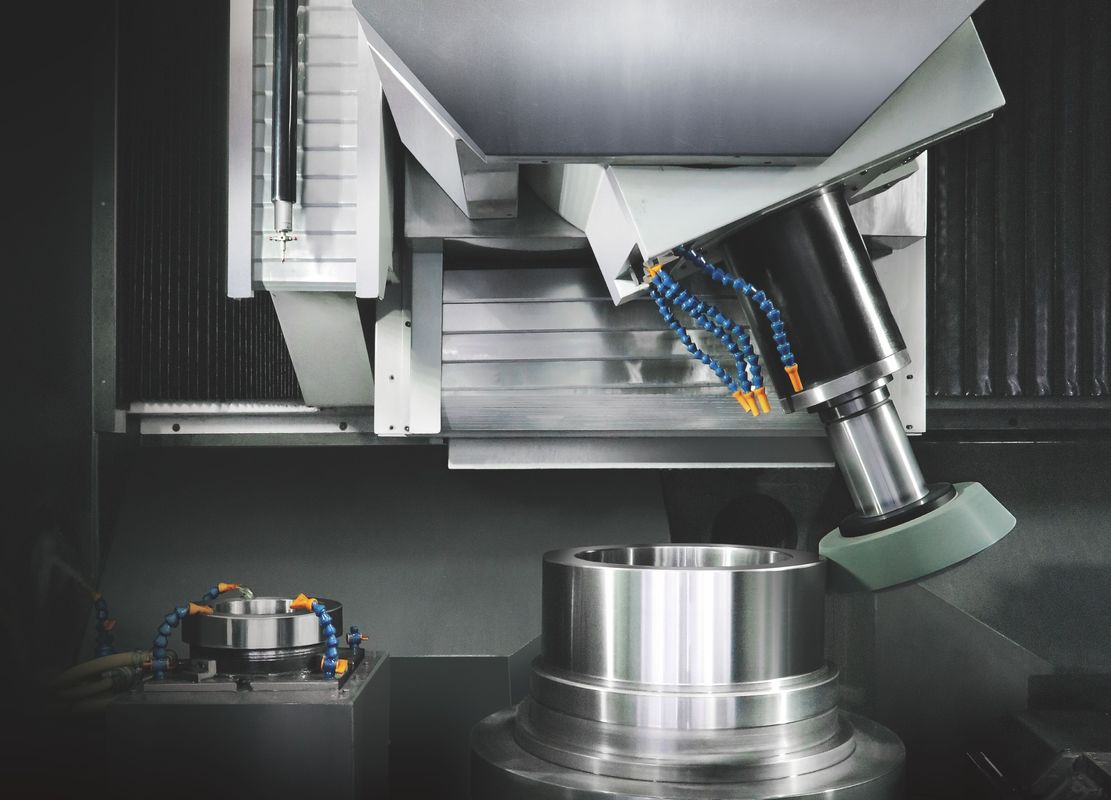

Cihazın açıklaması:
1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.
3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.
4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.
6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
Teknik özellik:
| Proje | Birim | Model:FX32P-60CNC | |
|
İşleme kapasitesi
|
Masanın en büyük dönen çapı | mm | 320 |
|
Aralarındaki en yüksek mesafe İki parmak |
mm | 600 | |
| En fazla öğütme çapı | mm | 320 | |
| İki parietal kalp arasındaki maksimum yük | Kg ((b) | 60 ((üst iş) /20 (yalnızca işçi) | |
| Dökme tekerleğinin büyüklüğü (diametre × genişlik × diyafram) | mm | 455×38(32-50) ×127 | |
| Dökme tekerleğinin hızı | rpm | 1650 | |
| Hızlandırma tekerleğinin en yüksek doğrusal hızı | m/s | 40 ((Yüksek hızlı öğütme tekerleği 65'e kadar) | |
| Dökme tekerlekleri | mm | Otomatik tür | |
|
Dökme tekerleğinin başı |
Besleme açısı | Değ | 90 |
| Besleme süresi | mm | 250 | |
| X ekseni hızlı hareket hızı | m/dakika | 6 | |
| En az X eksen besleme | mm | 0.001 | |
|
Baş çerçevesi |
Döner hızı | rpm | 50-500 |
| Döner şekli | Aynı anda veya merkezleştirme | ||
| Parmaklık özellikleri | MT-4 | ||
|
Arka koltuk |
Otomatik teleskopik mesafe | mm | 40 |
| Parmaklık özellikleri | MT-4 | ||
|
Çalışma masası |
Z ekseni hızlı hareket hızı | m/dakika | 8 |
| Minimum z ekseni besleme | mm | 0.001 | |
| En fazla yolculuk | mm | 550 | |
| Dönüş açısı | Değ | + 6/-9 | |
|
Motor |
Dökme tekerleğinin yuvarlak motoru | KW | 3.75/5.5 |
| X eksenli besleme motoru (servo) | KW | 2.2 | |
| Z ekseni besleme motoru (servo) | KW | 2.2 | |
| Baş çerçevesi fiyonk motoru | KW | 0.75 | |
| Soğutma pompası motoru | KW | 0.75 | |
| Yağlandırma motoru | KW | 0.25*2 | |
| Kuyruk yağ pompası motoru | KW | 0.75 | |
|
Diğerleri |
Makine net ağırlığı | Kilogram | 3300 |
| Makine toplam ağırlığı | Kilogram | 3500 | |
| Paketin boyutu (uzunluk * genişlik * yükseklik) | mm | 2800*2000*2000 | |
