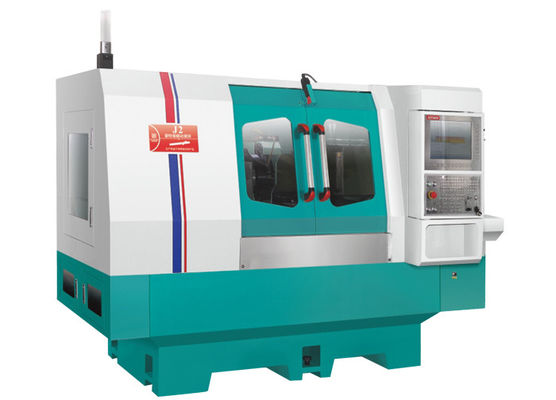

J2 Hava soğutma kamşaft öğütme makinesi 3 fazlı çok fonksiyonlu

J2 Kamşaft öğütme makinesi

Cihazın açıklaması:

1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.

2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.

3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.

4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.

5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.

6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.

7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.

Ürün ayrıntıları:

(1) Yerleşik Renishaw kodlayıcısı ile hareketli çalışma merkezi spindle.

(2) Çak yük kapasitesi 150Nm

(3) Hassas açılı temas küre yatakları

(4) Yuvarlaklık≤1μm

(5) Büyük dönme açısı

(6) Merkezde soğutma sıvısı

(7) Kalıcı mıknatıslı senkron motorla çalıştırılır

(8) Konumlandırma durma fonksiyonu

Hareketli çalışma merkezi ile yüksek sertlik çalışma başı, yüksek sertlik ve yüksek hassasiyetli açılı temas top rulmanı ve koni rulo rulmanı ile desteklenmektedir.ki bu da spindle'ı en sabit ve en sert hale getirir..

Konik çak MT-4, fişenin gerilim aygıtı ve soğutma sıvısının geçebileceği φ24 mm merkezli bir deliğe sahip fişenin içinde kullanılır.

Çalışma başı, değişken hızlara sahip bir Sodick dijital AC servo motoru tarafından çalıştırılır. Hızlı ve hassas spindle konumlandırması ve etkileşimli X eksen ve C ekseninden dolayı düzensiz parçalar öğütülebilir.
