Yüksek hassasiyetli 3 eksenli CNC Merkezsiz Düzeltme Makinesi, çoklu türde düzeltme tekerleği ile

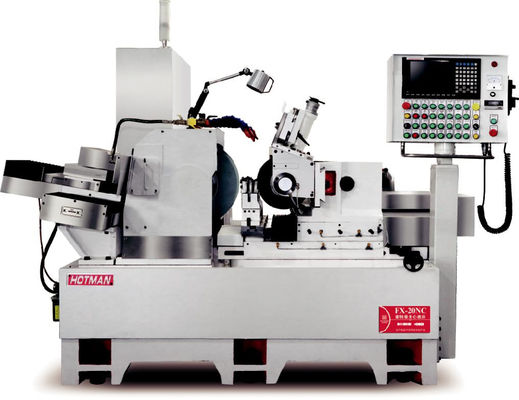

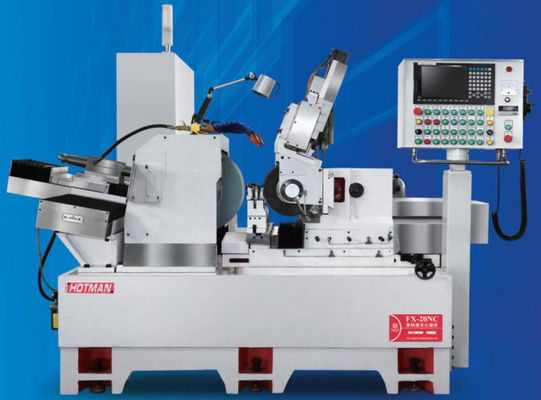

Yüksek hassasiyetli CNC Merkezsiz Döşeme MakinesiFX-20CNC-3


1. Süper öğütme gücü
2Kum tekerleği şaftı hidrostatik ana şafttır.
3.Büyük çaplı iş parçasının öğütülmesi tercih edilir
● Düşük ağırlık merkezi tasarımı, öğütme istikrarını arttırır,makine aletlerinin uzun süre doğruluğunu sağlayabilir.
● Süper öğütme gücü, büyük çaplı iş parçasının işlenmesi için daha uygundur, işleme süresini büyük ölçüde kısaltır.

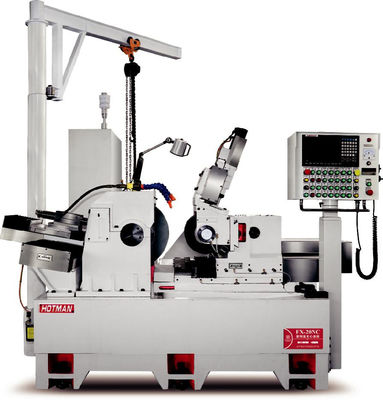

●Manipülatör kaldırma öğütme / otomatik besleme ve alma gibi otomatik ekipmanları kurmak için çok uygundur.




Döşeme tekerleğinin sarma parçası:

● Kum onarım sistemi, servo motor ve top vida sürücüsü ile iki eksenli bağlantıyı benimser, öğütme tekerleğinin şekillendirme hassasiyeti yüksektir, giyim hızı hızlıdır.

● Çeşitli öğütme tekerleği örgülerini gerçekleştirmek için tek noktalı kirleyici kalemle hızlıca değiştirilebilir.

●Rol takımı ve karşılıklı onarım kullanılarak volfram çelik uzun çubuğunun öğütülmesi, kum onarım verimliliği hızlıdır, öğütme tekerleğinin kesim yüzeyi düztür,öğütme tekerleğinin temas yüzeyini daha büyük ve daha düzenli hale getirebilir.

Cihazın açıklaması:

1. Beden ve bileşenler yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür. Bileşenler YASDA tarafından işlenir,MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.

Düzleme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilir,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.

Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.

Makine rehber rayları ve hassas top vidaları, daha uzun kullanım ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.

Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, seçim yapabileceğiniz birçok seçmeli ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.

Hızlı harmanlama besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas harmanlama topu vida ile V şeklinde ve elle yapılan hassas bir kürekten oluşan düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.


Teknik özellik:
