FX-24CNC Hotman Pratik CNC Merkezsiz Mağazası 0.1-3mm/min Mağazası

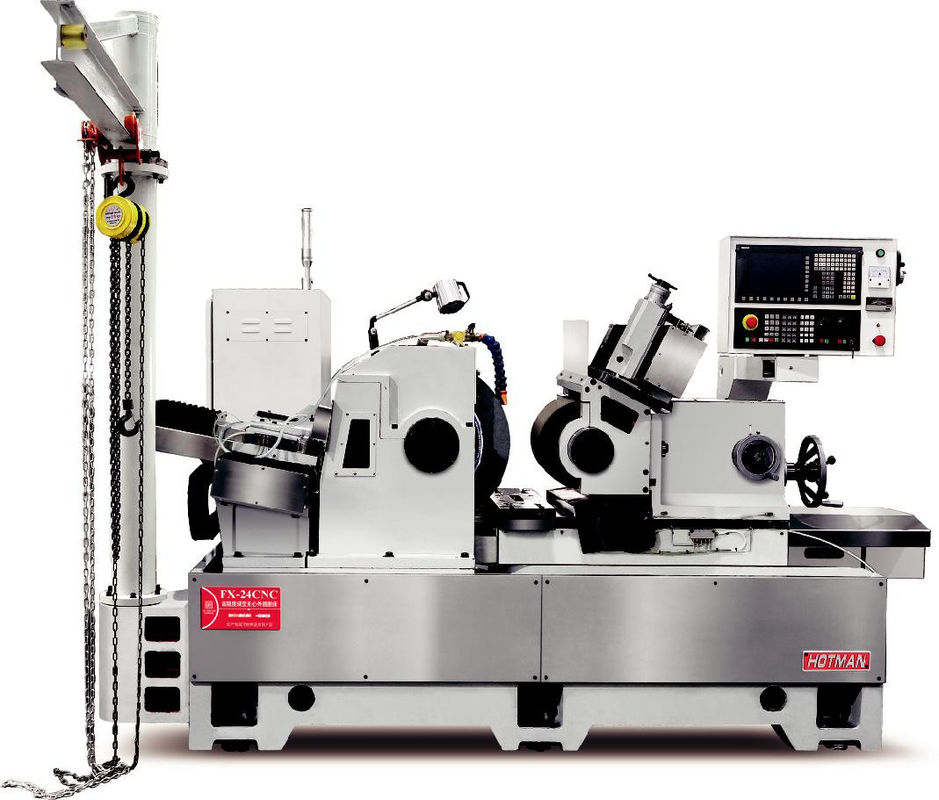

Yüksek hassasiyetli CNC Merkezsiz Döşeme MakinesiFX-24CNC

1Kalıplama öğütme aleti:

  Büyük çaplı iş parçasının öğütülmesi tercih edilir

2. Spindle sistemi:

● Döşeme tekerleğinin ana ocağı, ön ve sonrası iki kat destekle Perrin tipi fırça kullanır. Yüksek hız, istikrarlı çalışma, bakımsız.

● Tekerlekli motor 30KW yüksek tork ve yüksek güç motorunu kullanır.

● Spindle, öğütme etkisini artırmak için 610 mm dış çaplı öğütme tekerleği kullanır.En fazla 400mm genişliğinde öğütme tekerleği, farklı iş parçalarının gereksinimlerini karşılamak için monte edilebilir.

● İki eksenli bağlantılı öğütme tekerleği sargılama sistemi, çeşitli iş parçaları için kullanılır.

● Düşük çekirdek merkezi tasarımı, öğütme istikrarını artırır, makinelerin uzun süre doğruluğunu sağlayabilir.

● Süper öğütme gücü, büyük çaplı iş parçasının işlenmesi için daha uygundur, işleme süresini büyük ölçüde kısaltır.

●Manipülatör kaldırma öğütme ve otomatik besleme ve alma gibi otomatik ekipmanları kurmak için çok uygundur.

Cihazın açıklaması:

1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.

2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.

3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.

4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.

5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.

6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.

7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
