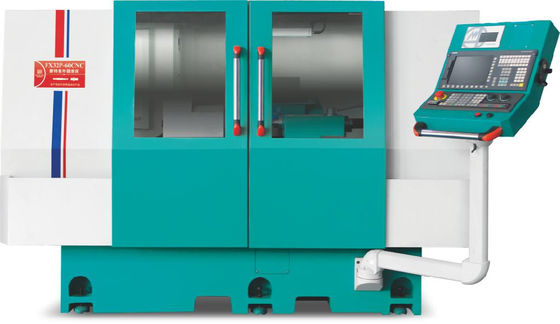

Hotman 3 Faza 50Hz Çok amaçlı 1700x1500x1750mm Silindirli Dökme Makinesi

Silindirli öğütücü Ana mekanizma

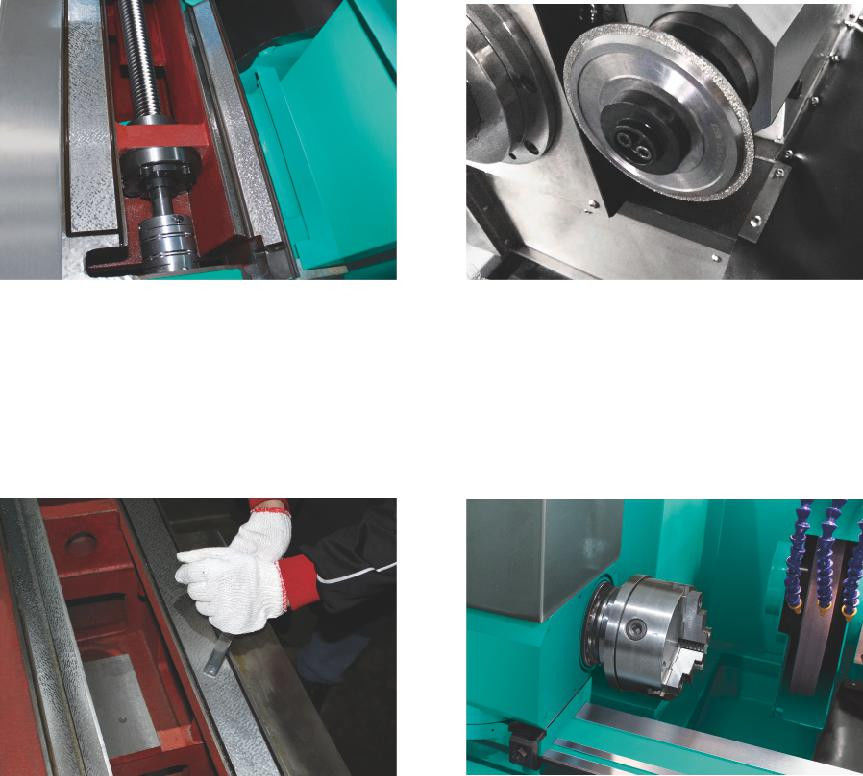

Ana mekanizma Tam kurulum işlemi:

1.Statik spindle:
Statik basınç taşıyıcı yağ filmi, baştan durmaya kadar her zaman yağ filminin desteği altında çalışmak, çok düşük aşınma.makine uzun süre doğruluğunu koruyabilir.

2Motorlu yuvarlak:
Yüksek hız, düşük titreşim, düşük gürültü, pürüzsüz hareket yüksek işleme verimliliği, düşük kabalık ve iyi hassasiyet.

3.C3 sınıfı top vida:
Statik yağlama özellikleri nedeniyle, sürtünme etkileşimi azaltılabilir ve sertliği ve konumlandırma doğruluğunu artırabilir.

4. Rulo tipi öğütme tekerleğini onarma aygıtı (CNC serisi için isteğe bağlı):

5- Rehber ray:
- Dökme istikrarını sağlamak için V düz ray kombinasyonu tasarımı.
El spatulası:
Kılavuz rayının temas yüzeyi, eksenel hareketin yüksek hassasiyetini ve aşınma direncini sağlamak için hassas el kürekleme ve yağlama sistemi ile azaltılır.

6- Döner başı:

Üç çenesi çak kurulabilir ve farklı iş parçasının araştırılmasını kolaylaştırmak için farklı çalışma çak tasarımı ile eşleştirilebilir.Dökme spindle merkezleme ve eşzamanlı hareket işlevine sahiptir, ve kullanıcı üst işleme ve üç pençe sıkıştırma işleme (özel aksesuarlar) hızlı dönüştürme yapabilir.


Cihazın açıklaması:

1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.


2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.

3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.

4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.

5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.


6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.

7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.

Teknik özellik:
