Endüstriyel CNC Hatay Makine Evrensel Çok Fonksiyonlu Pratik CG45

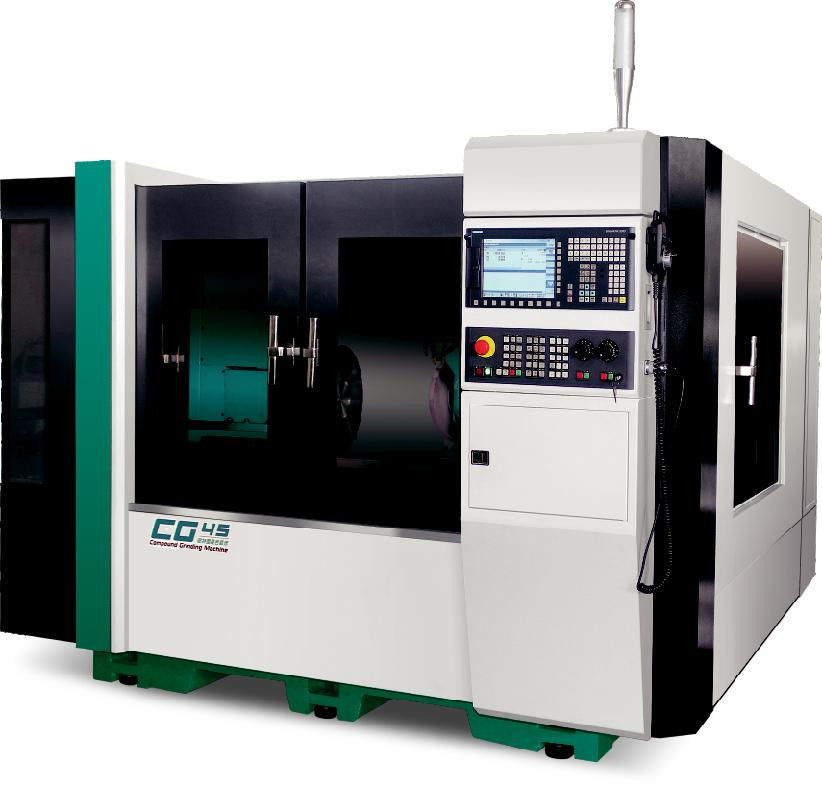

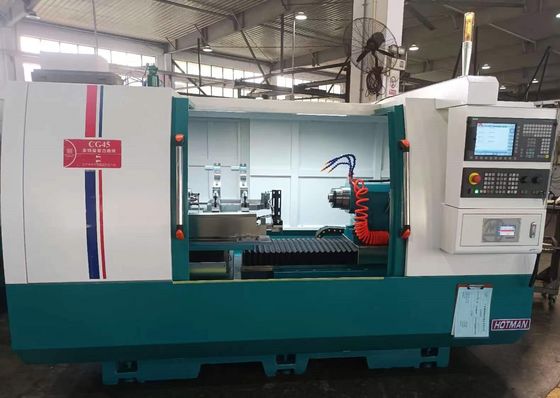

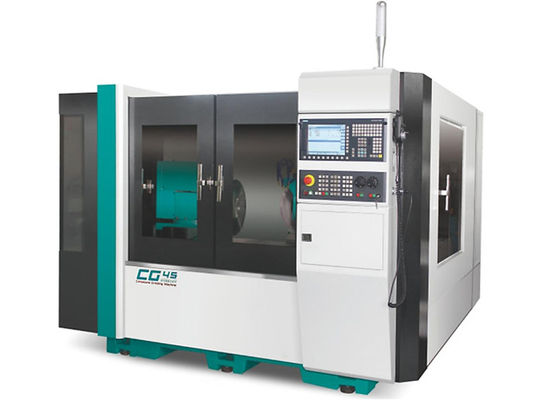

Yüksek hassasiyetli CNC evrensel öğütme makinesi-CG45

1Modüler montaj: Kompozit öğütmenin yeni bir devrimini yaratmak.

2.İç kısımları öğütebilir, dış kısımları:

İç öğütme tekerleğinin fırçası: 0~470mm

Silindirli öğütme tekerleğinin iğne çekişi: 0~365mm

3.Tümsel özellikler:

(1). Bir sıkıştırma, iç çember, iç koni, dış çember, dış koni, uç yüzü bileşik entegre öğütme tamamlayabilir.

(2) Küçük ve orta boyutlu iş parçalarını işlemek için uygun yüksek hassasiyetli karmaşık öğütme çözümleri sunar.

(3).Endüstriyel seri üretim ihtiyaçlarını karşılamak için otomatik besleme ve alma sistemi kurulabilir.

(4) Dış daire / iç daire öğütme modülü, farklı öğütme biçimlerine ve süreçlerine uyum sağlamak için talebe göre esnek bir şekilde birleştirilebilir.

(5).Kontrol sistemi kullanışlı ve öğrenilmesi kolaydır. İş parçasının öğütülmesi ve öğütme tekerleğinin giydirilmesi makine aletinde hızlı bir şekilde programlanabilir. Çevrimiçi ölçüm cihazı kurulabilir.

Cihazın açıklaması:

1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.

2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.

3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.

4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.

5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.

6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.

7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.

Teknik özellik:
