Çeşitli bıçak biçimleri için CNC alet öğütme makinesiyle gelişmiş öğütme süreci

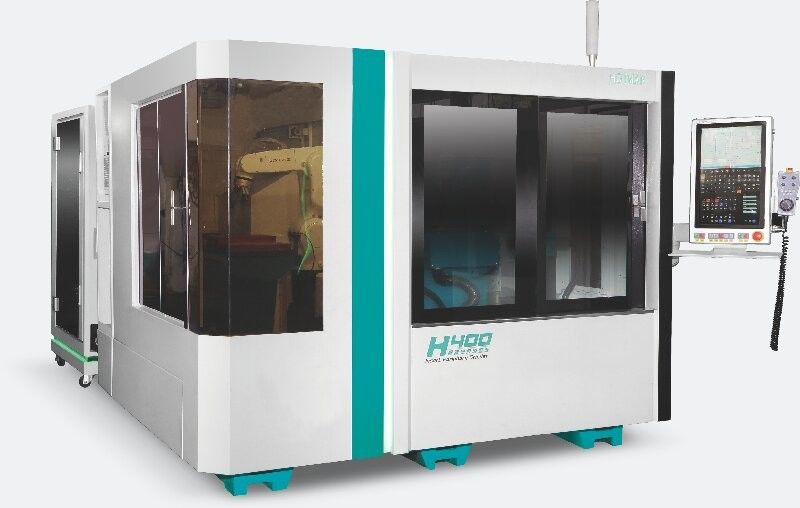

Girdici öğütücü H400

1.Çeşitli şekillere uyum sağlar:

Sert alaşım / seramik / CBN için özel, eşit malzeme bıçaklarının öğütülmesi.

2Farklı şekillerdeki bıçakların öğütme işlemine uyarlanır:

(1)Bu ekipman, tamamen çevresini, negatif çemberleme açısını, geri açısını ve değiştirilebilir bıçağın R açısını işleyebilen dört eksenli öğütme merkezine aittir.

(2)Yükleme ve boşaltma altı eksenli robot tarafından gerçekleştirilebilir, bu da tüm açılardan dönüşü gerçekleştirebilir, bıçak dönüşü sürecini azaltabilir,Verimliliği daha da artırmak ve öğütme süresini kısaltmakOtomatik sıkıştırma, otomatik algılama, otomatik temizlik ürünleri, otomatik öğütme tekerleği sarma...

(3).Algılama fonksiyonu, arızalı ürünleri otomatik olarak yeniden öğeyebilir ve bir sonraki iş parçasını otomatik olarak onarabilir.

(4).Bağımsız olarak geliştirilen işleme simülasyon yazılımı, yanlış çalışmayı veya çarpışmayı etkili bir şekilde önleyebilir.

(5).Çeşitli standart ve standart dışı kesme araçları alet değiştirerek öğütülebilir.

Cihazın açıklaması:

1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.

2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.

3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.

4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.

5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.

6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.

7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
