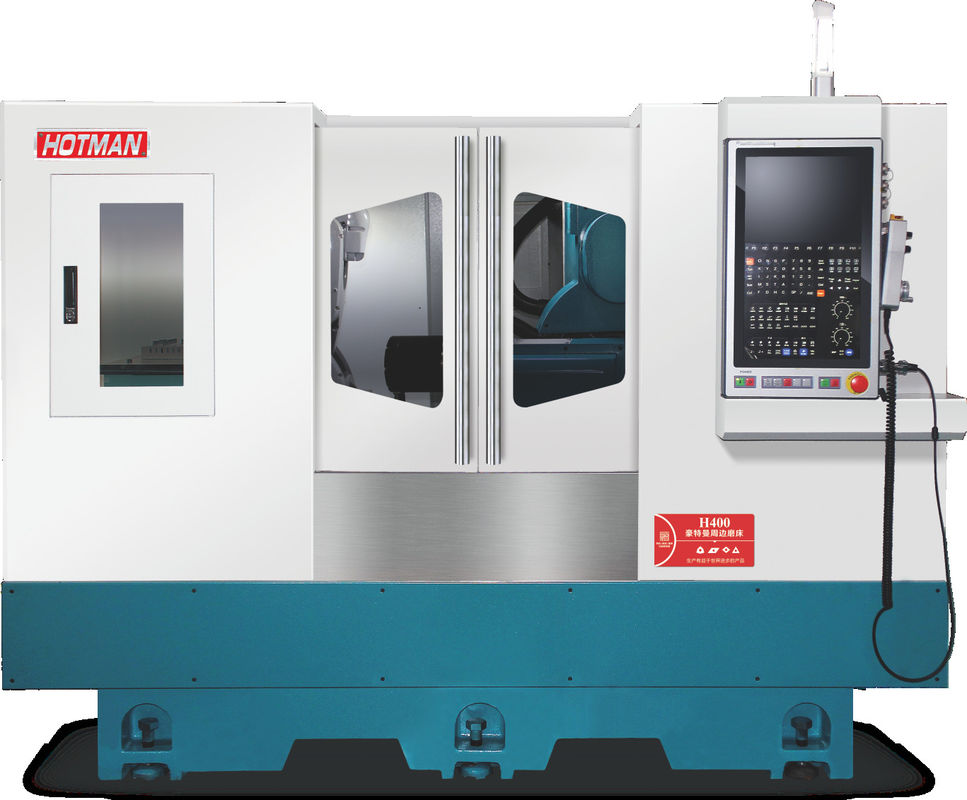

H400 Hotman Endüstriyel CNC Profil Mağazası Dayanıklı Çok Kullanımlı Hassaslıklı CNC Mağazası

Girişler öğütücü H400 hassaslık mekanizması

Cihazın açıklaması:

1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.

2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.

3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.

4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.

5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.

6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.

7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.

Teknik özellik:

Kompakt/çok katı/güvenilir yapılandırma:

1.Dökme tekerleği döner - Yüksek hassasiyetli kalıcı mıknatıs sinkronizasyon motorlu döner kullanın.

●Düzgün çalışma yüksek hızda titreşim yok, düşük hızda sürünme yok, iğne çarpması ≤0.002mm.

● Yüksek güç, yüksek tork. 10 kw, 52 nm'lik döngü, güçlü öğütme performansı.

● İç dolaşım soğutma mekanizması, ultra uzun süre sabit hat.

● Ön uç gaz mühürleme cihazı, etkili bir toz ve su geçirmez.

2. Makine aracı:

Yüksek sertlik, mükemmel ısı dağılımı ve titreşimle sonlu element analizi ile tasarlanmış yoğun integral pişmiş dökme demir yatak yapısı

emicilik yeteneği, alet makinesinin doğruluğunu en üst düzeye çıkarır.

Yatak, makineyi temiz ve düzenli tutmak için yağın zamanında boşaltılmasına ve sızma ve yağ sızdırmasının olgusundan kaçınmasına yardımcı olan eğimli düzlem tasarımı benimser.

Z eksenli taban ve yatak bütünleşik tasarımı, geleneksel bölünmüş montajın birikim hatasını önler, makinenin yapısını daha makul hale getirir.

3.C-eksen:

İş parçasının dönme tork motoru, nominal tork 30Nm, konumlandırma doğruluğu 7 ark saniyesi, maksimum hız 120rpm, 360° dönüş.

4.X-eksen ve z-eksen:

Gelişmiş doğrusal motor doğrudan tahrik teknolojisi, mekanik şanzımanın neden olduğu hatayı ve aşınmayı azaltır.

Yüksek hassasiyet ve yüksek verimliliği elde etmek için, her bir şaftın yanıt hızını ve yüksek hızlı operasyonu sağlamak için ızgara kuyrukçusu tarafından getirildi.

İçsel bir doğrusal motor tarafından tahrik edilen döküm kaydırma plağı, öğütme tekerleğinin konumunu kontrol etmek için rulo rehber rayı boyunca ileri, geri, sola ve sağa hareket eder.ve sonra iş parçasını öğütmek.

5.B ekseni:

Çalışma başı döngü masasının tork motoru, 500Nm değerli tork, 7 ark saniyesinin konumlandırma doğruluğu, 2 ark saniyesinin tekrarlama doğruluğu, 60 ~ 120rpm dönme hızı, koruma sınıfı IP67,360° dönüşü gerçekleştirmek.
