Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Öğütme tekerleği: | Elmas/CBN | Taşlama çarkı çapı: | 100-200mm |
|---|---|---|---|
| Taş Motoru Soğutma Yöntemi: | Hava soğutma | Taşlama Taşı Motor Verimi: | ≥90% |
| Taşlama Taşı Motor Frekansı: | 50/60Hz | Taşlama Taşı Motor Yalıtım Seviyesi: | F Sınıfı |
| Taş Motor Ömrü: | ≥10000 saat | Taşlama Taşı Motor Gürültüsü: | ≤70dB |
| Taş Motor Gücü: | 2,2-4 kW | Taşlama Taşı Motor Koruma Seviyesi: | IP54 |
| Taşlama Taşı Motor Hızı: | 3000-6000rpm | Taş Motor Voltajı: | 380v |
| Taş Motoru Çalışma Sıcaklığı: | ≤40°C | Taşlama hızı: | 3000-6000rpm |
| Ürün Adı: | CNC Takım Taşlama Makinesi | ||
| Vurgulamak: | Anti korozyon CNC alet öğütme makinesi,CNC alet öğütme makinesi 50HZ,60HZ CNC kesicisi öğütücü |
||

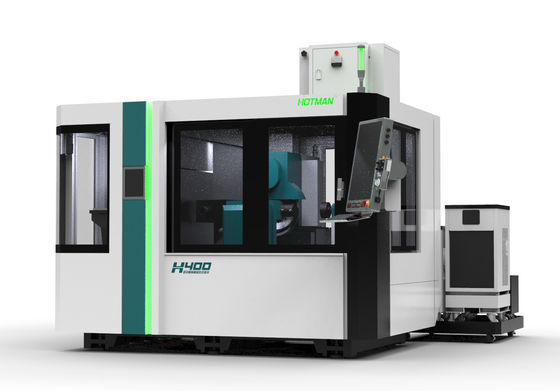

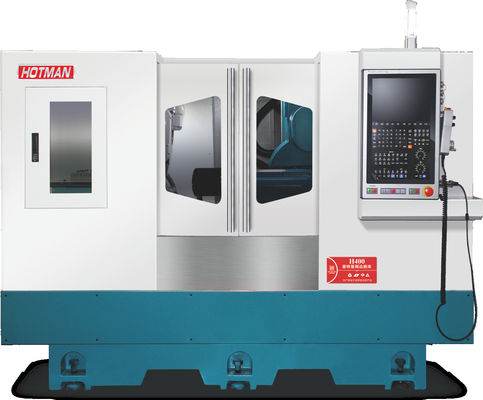

Girdici öğütücü H400
Cihazın açıklaması:
1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.
3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.
4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.
6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
1. Sert alaşım/sırmalı/CBN öğütme aletleri için özel:
2.Teknik özellik:
| Proje | Birim | Model:H400 |
| C ekseni | ||
| Felç | Değ | ∞ |
| En yüksek hız | rpm | 120 |
| Konumlama doğruluğu | Arcsec | 7 |
| Tekrarlanan konumlandırma doğruluğu | Arcsec | 2 |
| X eksen | ||
| Felç | mm | 150 |
| Hızlı besleme hızı | mm/min | 10000mm/dakika |
| Besleme hızını azaltmak | mm/min | 0~3600mm |
| Konumlama doğruluğu | mm | 0.005 |
| Tekrarlanan konumlandırma doğruluğu | mm | 0.002 |
| Z ekseni | ||
| Felç | mm | 600 |
| Hızlı besleme hızı | mm/min | 10000mm/dakika |
| Besleme hızını azaltmak | mm/min | 0~3000 |
| Konumlama doğruluğu | mm | 0.01 |
| Tekrarlanan konumlandırma doğruluğu | mm | 0.005 |
| B ekseni | ||
| Felç | Değ | -90°~+90° |
| En yüksek hız | rpm | 120 |
| Konumlama doğruluğu | Arcsec | 7 |
| Tekrarlanan konumlandırma doğruluğu | Arcsec | 2 |
| Kum tekerleği ocağı parametreleri | ||
| Dökme tekerleğinin çapı | mm | 400 |
| Dönüş hızı | rpm | 1850~2500 |
| Güç | Kw | 10 |
| Çevrimdışı komodör | ||
| Dökme tekerleğinin çapı | mm | 150 |
| En yüksek hız | rpm | 8000 |
| Güç | KW | 1.0 |
| Satır içi kesim makinesi | ||
| Dökme tekerleğinin çapı | mm | 150 |
| En yüksek hız | rpm | 8000 |
| Felç | mm | 0 ~ 45 |
| Kırıştırma besleme oranı | mm/min | 0.02 |
| Kum kulesinin gücü | Kw | 1.0 |
|
İşleme parametreleri (ürün özellikleri: farklı özelliklerin aletleri değiştirmesi gerekir) |
||
| Maksimum kalınlık | mm | 16 |
| Maksimum dönüş çapı | mm | φ50 |
| C-eksenli alet sıkıştırma (ürüne bağlı olarak artırabilir) | ||
| Kurulu kapasite | ||
| Toplam güç | KW | 25 |
| Boyut (uzunluk * genişlik * yükseklik) | mm | 3400*3600*1900 |
|
Yağ soğutma filtre cihazının boyutu (iletilmez) |
mm | 1800*1200*1500 |
| Makine net ağırlığı | Kilo | 7500 |
