Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Dökme tekerleği: | 50 mm | Taşlama çarkı çapı: | 200 mm |
|---|---|---|---|
| Taş Motor Gücü: | 2.2KW | Taşlama hızı: | 3000rpm |
| Taşlama Taşı Mili Motor Gücü: | 3kw | Taşlama Taşı Mili Motoru Dönme Açısı: | 360° |
| Taşlama Taşı Mili Motoru Dönme Yönü: | Sağa/Sola | Taşlama Taşı Mili Motoru Dönme Hızı: | 3000rpm |
| Taşlama Taşı Mili Motoru Dönme Hızı Doğruluğu: | ±0,1 dev/dak | Taşlama Taşı Mili Motoru Dönme Hızı Aralığı: | 0-3000rpm |
| Taşlama Taşı Mil Motoru Dönme Hızı Tepki Süresi: | ≤2S | Taşlama Taşı Mili Motoru Dönme Hızı Kararlılığı: | ±0,1 dev/dak |
| Taşlama Taşı Mili Motor Torku: | 20N.m | Taşlama Taşı Mil Hızı: | 3000rpm |
| Taş Genişliği: | 20mm | ||
| Vurgulamak: | 3000 rpm CNC Profil Döşeme Makinesi,CNC Profil Dökme Makinesi Kullanım Direnci,Dayanıklı CNC Aracı ve Kesme Maçı |
||

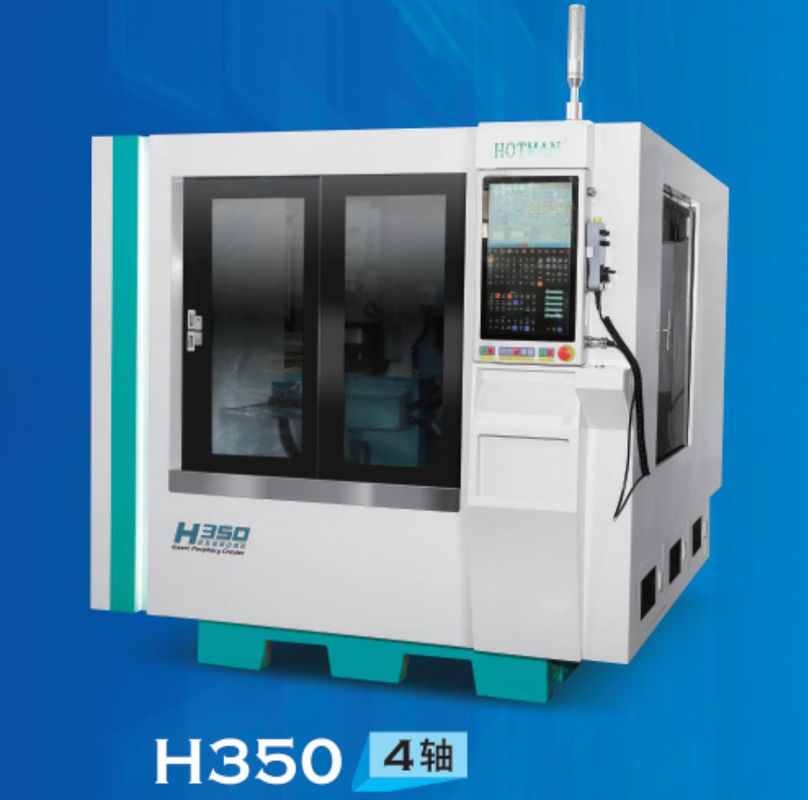

Girdici öğütücü H350
Cihazın açıklaması:
1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.
3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.
4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.
6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
1. Sert alaşım/sırmalı/CBN öğütme aletleri için özel:
2.Teknik özellik:
| Proje | Birim | Model- Evet.350 |
| C-eksen | ||
| Felç | Değ | ∞ |
| En yüksek hız | rpm | 120 |
| Konumlama doğruluğu | Arcsec | 7 |
| Tekrarlanan konumlandırma doğruluğu | Arcsec | 2 |
| X eksen | ||
| Felç | mm | 100 |
| Hızlı besleme hızı | mm/min | 10000mm/dakika |
| Besleme hızını azaltmak | mm/min | 0~3600mm |
| Konumlama doğruluğu | mm | 0.005 |
| Tekrarlanan konumlandırma doğruluğu | mm | 0.002 |
| Z ekseni | ||
| Felç | mm | 120 |
| Hızlı besleme hızı | mm/min | 10000mm |
| Besleme hızını azaltmak | mm/min | 0~3000 |
| Konumlama doğruluğu | mm | 0.01 |
| Tekrarlanan konumlandırma doğruluğu | mm | 0.005 |
| B ekseni | ||
| Felç | Değ | -80°~+27° |
| En yüksek hız | °/s | 120 |
| Konumlama doğruluğu | Arcsec | 7 |
| Tekrarlanan konumlandırma doğruluğu | Arcsec | 2 |
| Kum tekerleği ocağı parametreleri | ||
| Dökme tekerleğinin çapı | mm | 400 |
| Dönüş hızı | rpm | 1850~2500 |
| Güç | Kw | 10 |
| On-line soyunma odası | ||
| Dökme tekerleğinin çapı | mm | 150 |
| En yüksek hız | rpm | 8000 |
| Felç | mm | 0 ~ 25 |
| Kırıştırma besleme oranı | mm/min | 0.02 |
| Kum kulesinin gücü | Kw | 1.0 |
|
İşleme parametreleri (ürün özellikleri: farklı özelliklerin aletleri değiştirmesi gerekir) |
||
| Maksimum kalınlık | mm | 16 |
| Maksimum dönüş çapı | mm | φ50 |
| C-eksenli alet sıkıştırma (Ürüne bağlı olarak artırabilir) | ||
| Kurulu kapasite | ||
| Toplam güç | KW | 23.5 |
| Boyut (uzunluk * genişlik * yükseklik) | mm | 2000*2400*1950 |
|
Yağ soğutma filtre cihazının boyutu (iletilmez) |
mm | 1800*1200*1500 |
| Makine net ağırlığı | Kilo | 6500 |
