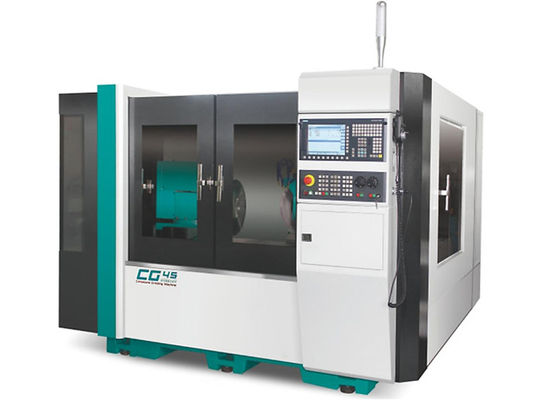

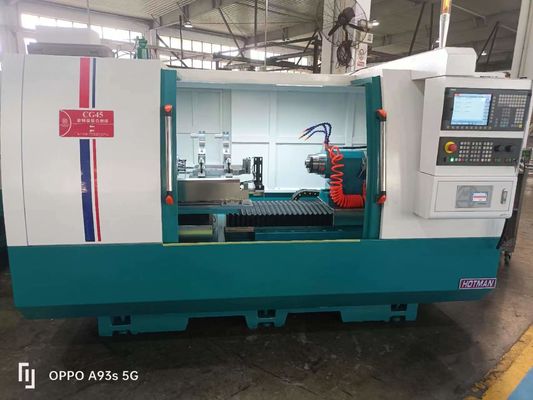

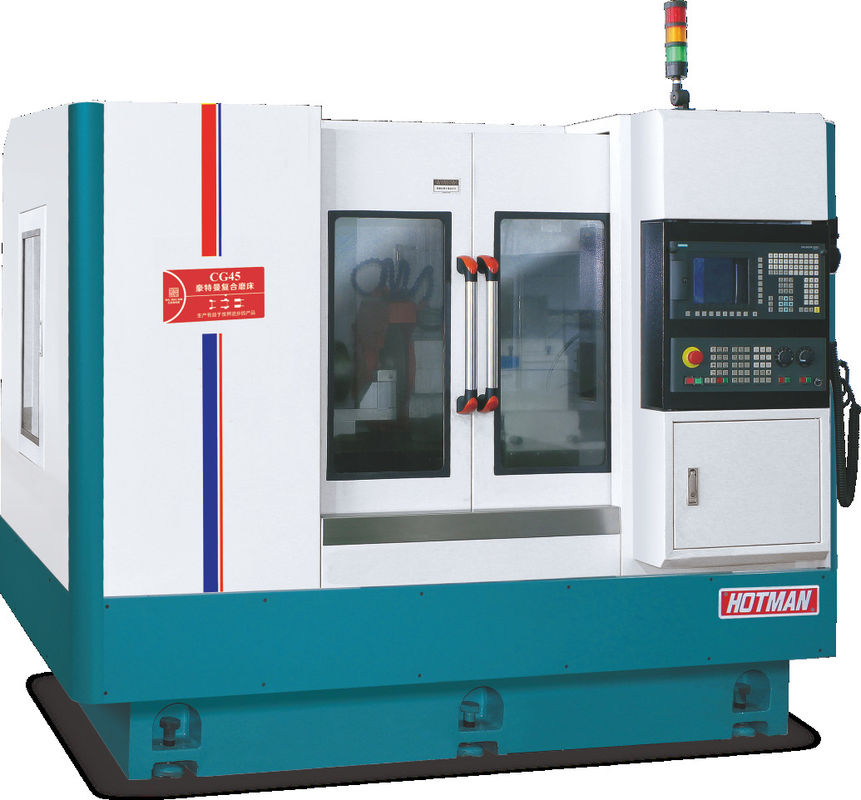

Endüstriyel Evrensel Hızlama Makinesi CNC Uygulamalı Kullanım Dayanıklı CG45

Evrensel öğütme makinesi -CG45

Cihazın açıklaması:

1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.

2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.

3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.

4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.

5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.

6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.

7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.

Teknik özellik:

Makine açıklaması:

1.Makine tabanı ve ana yapı parçaları:

Makine tabanı ve ana yapı parçaları meehanit (inoculated) dökme demir FC-30'dan oluşur.Atık demir tabanı ve ana parçalar dünyanın en iyi sınıf makinelerinde işlenirYASDA, MITSUI SEIKI, TOSHIBA, ELB, vb. gibi tek seferlik sıkıştırmada.

2Otomatik Merkezi Yağlama Sistemi:

Otomatik merkezi bir yağlama sistemi, makinenin doğrusal kılavuzlarını ve top vidalarını sürekli olarak yağlar, bu da daha uzun kullanım ömrünü ve yüksek hassasiyeti sağlar.Ve soğutma sistemi makine tabanı ile ayrılmıştırBu da titreşimleri ortadan kaldırır ve ısı radyasyonuna yardımcı olur.

3Otomatik sistem:

Bir seferde kısım sıkıştırma, iç çember öğütme, dış çember öğütme, uç yüzey öğütme, koni öğütme, profilli öğütme ve bileşik öğütmeyi bir makineye dahil ederek bir seferde sıkıştırma.

Standart olarak Siemens CNC sistemi ile donatılmış ve birçok isteğe bağlı birim, örneğin çalışma başının otomatik dönüş cihazı, otomatik çap ölçüm cihazı, otomatik uç yüzey ölçüm cihazı,Mıknatıs-kağıt şerit filtresi (çöpe çamur için), ve yağ sis toplayıcı, vb.

4.Şirketler manuel olarak dönüyor:

Dış koni ve iç koni öğütme için, baş stok manuel olarak döndürülebilir.

5. Başlık otomatik olarak döner (Farklı):

Seçenek olarak hassas DD motoru (doğrudan sürüş) ve Heidenhain ızgara kuyrukçusu, CNC sistemi aracılığıyla baş stokunu hassas bir şekilde sürebilir.Bu dış koni ve iç koni öğütme için çok uygundur.

DD motoru (doğrudan sürüş) (Farklı)

6Tekerlek yuvası:

Özel dış öğütme tekerleği iğnesi, kendi kendine yağlanan ve bakımı kolay olan FAG yüksek hassas rulmanları kullanır.Çok uzun bir hizmet ömrü getirir.Yüksek sertlik ve yüksek hassasiyetli spindelin dönme hızı, gerekirse doğrusal hızı artırmak için ayarlanabilir.dış iğne ile rezonans önleyebilir.

7CNC sistemi:

Siemens CNC sistemi öğütücüde uygulanır ve daha fazla geliştirildikten sonra, aptal kalıcı bir insan-makine arayüzü Çin dilinde oluşturulur.Kontrol sistemi ve sürüş sistemi arasındaki daha iyi uyumluluk içinSistem, beslemenin ve öğütmenin hassasiyetini ve istikrarını sağlayan otomatik tekerlek giyimine ve otomatik ofset performansına sahiptir.

8Özel birimler:

Eğlenmiş dış öğütme + İç öğütme Düz dış öğütme + İç öğütme Çift İç öğütme

9Özel dış çap ölçümü ve uç yüzeyi ölçümü:

(Marposs) Dış çap ölçümü, Gerçek zamanlı ölçüm ve kaydırma (Marposs) Son yüzey ölçümü,Measure and offset                                                                                                                                                                                                 in real  time

9. Döşeme yöntemi:

İç çember öğütme, iç koni öğütme, dış çember öğütme ve son yüzey öğütmeyi tek bir makineyle gerçekleştirin.
