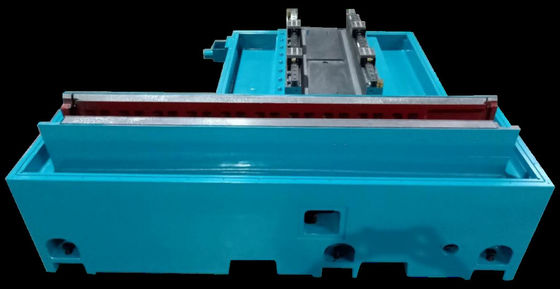

GP32- Yüksek sertlik ve yüksek kaliteli taban

Yüksek sertlik ve yüksek kaliteli taban:

1Makine tabanının ve ana yapıların tasarım kavramı:

Hırlama sırasında, en önemlisi, titreşim karşılığı yerine termal kararlılığın performansına bağlı olan hassasiyetin korunmasıdır.Atık demirin kendisi çok düşük bir ısı genişleme katsayısına sahiptir, ama insan yapımı granit ile karşılaştırıldığında çok iyi ısı iletkenliği vardır. öğütme sırasında çok fazla ısı oluşur ve aynı şekilde dökme demir tabanından dışarı yapılabilir, böylece,makine istikrarlı bir termal durumda tutulur.

Tüm ana yapı parçaları, tekerlek başı, çalışma başı, kuyruğu, iğne ve rulman tutucuları da dahil olmak üzere yüksek kaliteli dökme demir veya çeliklerden yapılır.Makine gövdesini sürekli ve benzer malzemelerle sağlayan, aynı zamanda istikrarlı bir termal istikrar.

Kısa sürede meydana gelen herhangi bir nedensel termal değişim, çelik veya insan yapımı granitten yapılanlardan daha iyi olan dökme demir makine tabanı ile telafi edilecek.

Ayrıca, dökme demir yapısı, insan yapımı granitten daha iyi olan yüksek sertliğe ve iyi titreşim emici performanslara sahiptir.

2Uzunluk (Z eksen) ve yatay (X eksen) tam destek kılavuzları:

Çalışma masası destek yüzeyleri bir tarafta V şeklindedir ve diğer tarafta düztür ve bu yapı iyi bir sertliğe ve ağır görev yük kapasitesine sahiptir.Yüksek hassasiyet için kaydırma yüzeyleri elle küreklenir.Kaydırma kılavuzları, çok düşük sürtünme katsayısı ile kendi kendini yağlayan Turcite® kaplama ile kaplıdır.

3rulman ve top vida:

İş masasında (Z ekseninde) Japon THK standardının yüksek hassasiyetli top vida ve fındığı ile birlikte süper yüksek hassasiyetli rulmanlar kullanılır.

4.Yatay besleme kılavuzları (Tür başının beslenmesi X eksen):

5.X ekseninde tekrarlanabilirlik ve konumlandırma doğruluğu (Renishaw lazer interferometre):

 Yüksek hassasiyet ve düşük bir doğrusal hareket sağlamak için yatay X ekseninde doğrusal kılavuzlar kullanılır

sürtünme.Rol türü kaydırıcı kılavuzun çok yüksek bir yük kapasitesi vardır.Sodick doğrusal motor, mıknatıs değişimi üzerinde hareket ederken titreşimi ortadan kaldırabilir.Kısa sürede maksimum itici kuvvet: 1660-3060N.Haidenhain nano düzeyde çözünürlüklü artış ızgara kuyruklu, interpolasyon hatasını azaltmak için X ekseninin besleme doğruluğunu sağlar.

6Yüksek hassasiyet ve yüksek sertlik hidro-statik-dinamik yataklı öğütme başlığı:

Cihazın açıklaması:

1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.

2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.

3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.

4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.

5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.

6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.

7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.

Teknik özellik:
