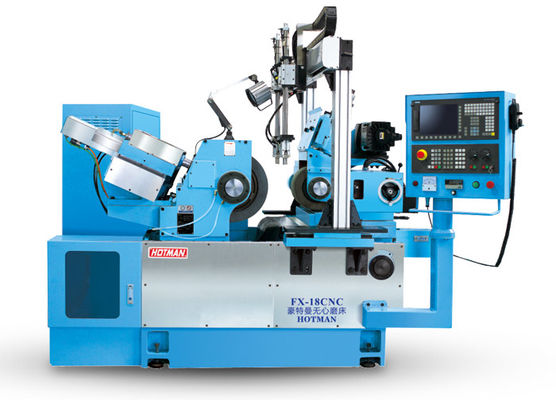

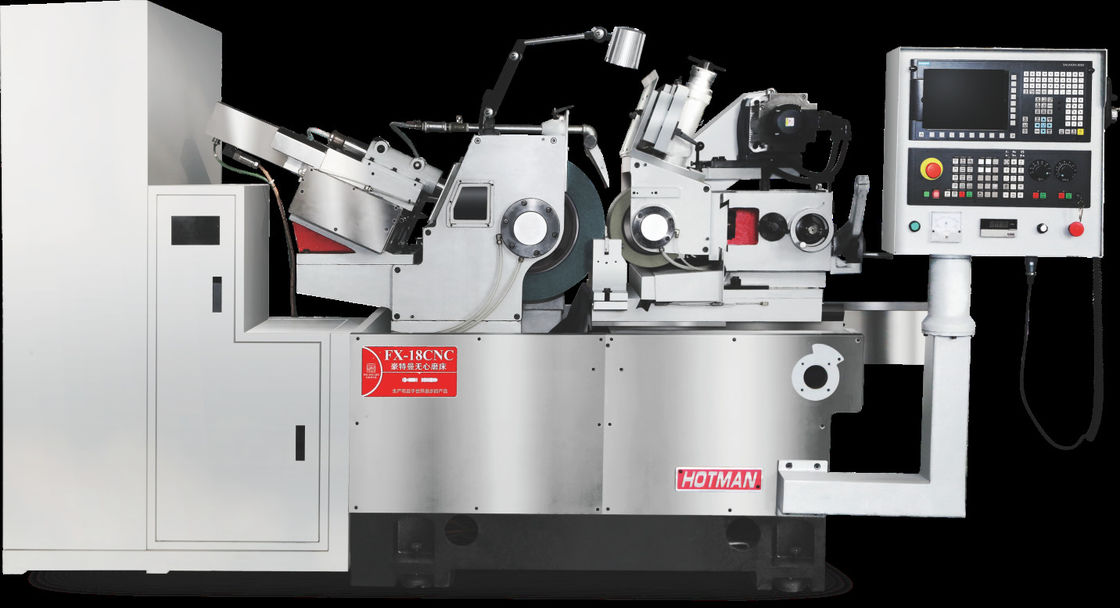

Merkezsiz öğütme makinesi Hava soğutma 3000RPM 20m/Min

Teknik özellik:

Makine Girişi:

1Makine tabanı ve ana yapı parçaları:

Makine tabanı ve ana yapı parçaları meehanit (inocleated) dökme demir FC-30'dan oluşur. Isı tedavisini normalleştirdikten sonra, dökme demir tabanı ve parçalar doğal yaşlanma tedavisi için kalacaktır.Atık demir tabanı ve ana parçalar dünyanın en iyi sınıf makinelerinde işlenirYASDA, MITSUI SEIKI, TOSHIBA, ELB, vb. gibi tek seferlik sıkıştırmada.

2- Spindle:

Tayvan'dan gelen KENTURN markasının iğnesi kullanın. iğnesi SNCM-21H alaşımlı çelikten yapılmıştır.Karburasyon ısı işlemleri, ve bilgisayar kontrollü derin sertleştirme. Spindle, hidrodinamik yağ yatakçılıktır ve 0.001mm'den daha az bir çıkışla yapılır.

3Tekerlek aktarımı düzenleme sistemi:

   Düzenleyici tekerlek spindle, 0-250 rpm (sayfa kontrolü) arasında değişken bir dönme hızı olan marka delta'nın bir servo tahrik motoru kullanır.Tekerlek doğrusal hız hala sabit ve optimum tutabilirEn iyi öğütme kalitesini sağlamak için.

Servo motor, düzenleyici tekerlek tutucusuna akıllı bir şekilde monte edilmiş ve direksiyonu tekerlekle aynı eğim açısıyla sinkroniz kemerlerden doğrudan sürüyor.İki kemer için paralel tutmak için tüm boyunca, bu da eylemsizlik kaybını ve eski tip zincir aktarım sisteminin getirdiği bazı diğer rahatsızlıkları önleyebilir.

4. Spindle yağ soğutma sistemi:

Otomatik merkezi kayganlaştırma sistemi (yüksek kaliteli spindle 10 #) hidrolik sistemle birlikte aynı yağ pompasını kullanır.Filtreleme ve basınç düzenleyici iki ünite var dönüm uzun hizmet ömrünü sağlamak içinÇift yönlü soğutma sistemi spindle yağı için sabit sıcaklık sağlayabilir.

5Çift V kılavuzu:

Sabit çift V yapısı, el kürekleme ve sürekli yağlama yoluyla hassas beslemeyi sağlayabilir.

6Elektrik sistemi:

Elektrikli bileşenler ve sistemler, iyi operasyonlar ve uzun hizmet ömrü için genel olarak Schneider markasını kullanır.Elektrik dolabı uygun çalışma ve mükemmel ısı radyasyon performansı için büyük bir yüksekliğe ve hacim vardır.

Cihazın açıklaması:

1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.

2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.

3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.

4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.

5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.

6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.

7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
