Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Taşlama Çapı: | 1 - 60mm | Taşlama Taşı Motor boyutu: | 455*205*228,6 mm |
|---|---|---|---|
| Taşlama hızı: | 1470rpm | Tekerlek Mil Hızının Düzenlenmesi: | 0-250 devir |
| Taşlama Taşı Mil Motoru Rulman Tipi: | Seramik Rulman | Taşlama Taşı Mili Motoru Soğutma Yöntemi: | Hava soğutması |
| Taşlama Taşı Mili Motor Akımı: | 6A | Taşlama Taşı Mili Motor Frekansı: | 50Hz |
| Taşlama Taşı Mili Motor Gücü: | 3kw | Taşlama Taşı Mili Motoru Koruma Seviyesi: | IP54 |
| Taşlama Taşı Mili Motor Torku: | 10 Nm | Taşlama Taşı Mili Motor Gerilimi: | 380v |
| Taşlama Taşı Mil Hızı: | 3000rpm | Taş Genişliği: | 20mm |
| Besleme servo motoru: | 2,4 kW | ||
| Vurgulamak: | Endüstriyel Küçük Merkezsiz Mühür,Çok fonksiyonel küçük merkezsiz öğütücü,3 Eksenli CNC öğütme makinesi |
||

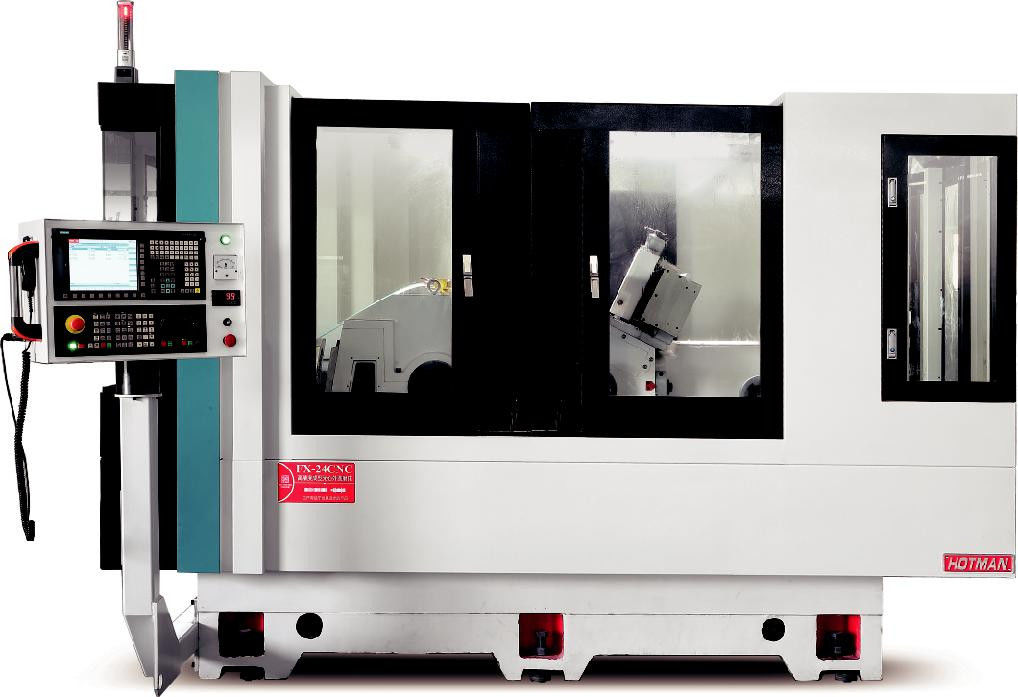

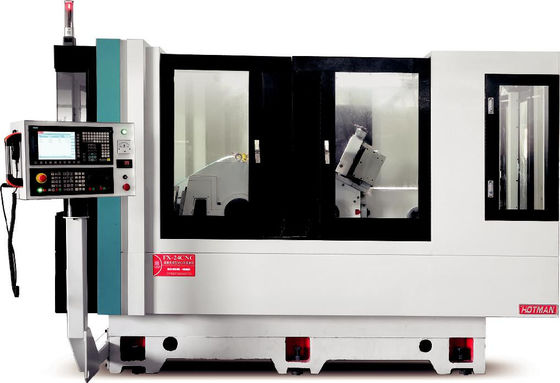

Hotman FX-24CNC-3 Yüksek hassasiyetli endüstriyel küçük CNC öğütücü çok fonksiyonel öğütme makinesi
Teknik özellik:
| Proje | Birim | Model:FX-24CNC-3 | |
| Masanın en büyük dönen çapı | mm | 320 |
Aralarındaki en yüksek mesafe | mm | 600 | |
| En fazla öğütme çapı | mm | 320 | |
| İki parietal kalp arasındaki maksimum yük | Kg ((b) | 60 ((üst iş) /20 (yalnızca işçi) | |
| Dökme tekerleğinin büyüklüğü (diametre × genişlik × diyafram) | mm | 455×38(32-50) ×127 | |
| Dökme tekerleğinin hızı | rpm | 1650 | |
| Hızlandırma tekerleğinin en yüksek doğrusal hızı | m/s | 40 ((Yüksek hızlı öğütme tekerleği 65'e kadar) | |
| Dökme tekerlekleri | mm | Otomatik tür | |
| Besleme açısı | Değ | 90 |
| Besleme süresi | mm | 250 | |
| X ekseni hızlı hareket hızı | m/dakika | 6 | |
| En az X eksen besleme | mm | 0.001 | |
Baş çerçevesi | Döner hızı | rpm | 50-500 |
| Döner şekli | Aynı anda veya merkezleştirme | ||
| Parmaklık özellikleri | MT-4 | ||
Arka koltuk | Otomatik teleskopik mesafe | mm | 40 |
| Parmaklık özellikleri | MT-4 | ||
Çalışma masası | Z ekseni hızlı hareket hızı | m/dakika | 8 |
| Minimum z ekseni besleme | mm | 0.001 | |
| En fazla yolculuk | mm | 550 | |
| Dönüş açısı | Değ | + 6/-9 | |
| Dökme tekerleğinin yuvarlak motoru | KW | 3.75/5.5 |
| X eksenli besleme motoru (servo) | KW | 2.2 | |
| Z ekseni besleme motoru (servo) | KW | 2.2 | |
| Baş çerçevesi fiyonk motoru | KW | 0.75 | |
| Soğutma pompası motoru | KW | 0.75 | |
| Yağlandırma motoru | KW | 0.25*2 | |
| Kuyruk yağ pompası motoru | KW | 0.75 | |
| Makine net ağırlığı | Kilogram | 3300 |
| Makine toplam ağırlığı | Kilogram | 3500 | |
| Paketin boyutu (uzunluk * genişlik * yükseklik) | mm | 2800*2000*2000 | |
Ekipmanın ön kabulü:
1Ön kabul koşulları:
(1) Alıcı, öğütme iş parçasına ilişkin onaylanmış çizimleri, numuneleri ve test özelliklerini imzalamadan önce sunmalıdır.
Sözleşme ve teknik anlaşma.
(2) Satıcı, alıcı tarafından sağlanan tüm teknik verileri gizli tutmalıdır.
(3) Satıcı, alıcıyı önceden kabul edilmeden on beş gün önce bilgilendirir ve alıcı,
10 adet ilgili iş parçasını hazırlayıp Satıcıya gönderir veya alıcı iş parçasını satıcının fabrikasına götürür.
(4) Satıcı, Alıcının personelinin ekipman üretimi tesisine gelmesinden önce ön kabul için hazırlıklar yapar.
(5) Dökme tekerleğinin parametreleri, satıcı tarafından müşteri tarafından sağlanan çizimlere göre seçilecektir.ve ilgili öğütme tekerlekleri sözleşmeyi imzaladıktan sonra yapılandırılacak.
2Kabul öncesi içeriği ve standartları: Her iki taraf tarafından kabul şartnameleri, alıcı tarafından sağlanan çizim standartlarına göre gerçekleştirilecektir.
(1) Cihazın görünümünü kontrol edin.
(2) Ekipmanın kullanımı ve bakımının kolaylığı (satıcının alet makinelerinin tasarımına bağlı olarak).
(3) Ekipmanın dayanıklılığının ve sertliğinin kalite üzerindeki etkisi (satıcının sağladığı ekipman doğruluğu test tablosuna bağlı olarak)
(4) Ekipmanın çalışması ölçüm kaydı (boş, tam yük çalışma süresi, içeriği vb.).
(5) Ekipmanın ana performans indeksi kaydedilir.
(6) Ana parçaların test kayıtları ve montaj kayıtları.
(7) Önemli bölümlerin doğrulanması.
(8) Çizimlerin gereksinimlerini karşılayan ve ekipmanların normal çalıştığı 10 adet öğütülebilir ürün sürekli olarak işlenmiştir.
(9) The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the buyer together with qualified test pieces or with the shipping machine.
3Ön kabul sürecinde, alıcı ekipmanla ilgili makul düzeltme görüşleri sunma hakkına sahiptir ve satıcı her iki tarafın da rızasıyla düzeltme yapabilir.
4Satıcı, ekipmanları alıcıya sadece satıcı önceden kabul belgesini imzaladıktan sonra gönderebilir.
Cihazın açıklaması:
Vücut ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, seçim yapabileceğiniz birçok seçmeli ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.
Hızlı harmanlama besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas harmanlama topu vida ile V şeklinde ve elle yapılmış hassas bir kürekten oluşan düz bir yoldan oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
Standart yapılandırma olarak FUNUC sayısal kontrol sistemi (ifadesi), ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolaydır.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
