Bileşik öğütme makinesinin evrensel OD ID öğütücüsü

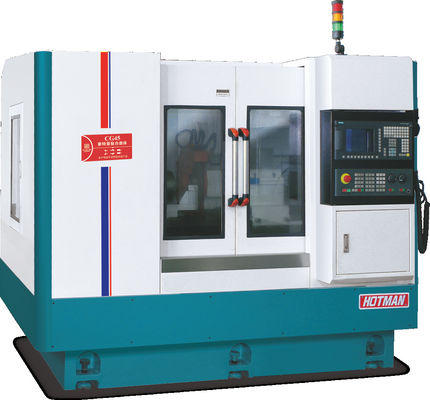

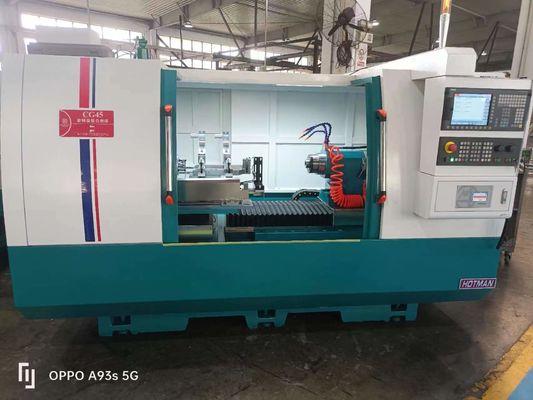

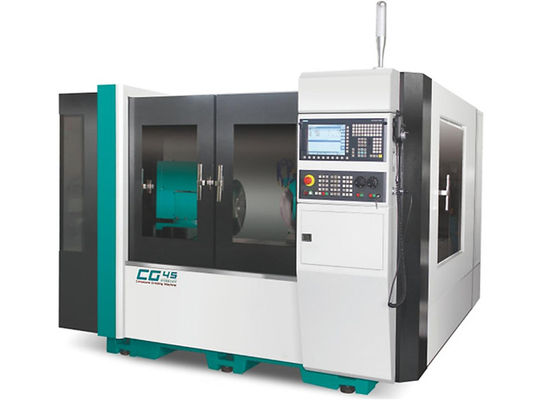

Yüksek hassasiyetli CNC Evrensel OD & ID öğütme makinesi-CG45

İç çemberin, iç koni, dış çemberin, dış koni ve uç yüzünün tek bir sıkıştırmada bütünleşik olarak öğütülmesini gerçekleştirebilecek bir bileşik öğütücü.ve seçim yapabileceğiniz birçok seçeneğe bağlı aksesuar var., İş başının otomatik dönüş cihazı, otomatik dış çap ölçüm cihazı, otomatik uç yüz ölçüm cihazı, manyetik kağıt bant filtre cihazı, yağ sis toplayıcı vb.


1Modüler montaj: Kompozit öğütmenin yeni bir devrimini yaratmak.


2.İç kısımları öğütebilir, dış kısımları:

İç öğütme tekerleğinin fırçası: 0~470mm

Silindirli öğütme tekerleğinin iğne çekişi: 0~365mm


3.Tümsel özellikler:

(1). Bir sıkıştırma, iç çember, iç koni, dış çember, dış koni, uç yüzü bileşik entegre öğütme tamamlayabilir.

(2) Küçük ve orta boyutlu iş parçalarını işlemek için uygun yüksek hassasiyetli karmaşık öğütme çözümleri sunar.

(3).Endüstriyel seri üretim ihtiyaçlarını karşılamak için otomatik besleme ve alma sistemi kurulabilir.

(4) Dış daire / iç daire öğütme modülü, farklı öğütme biçimlerine ve süreçlerine uyum sağlamak için talebe göre esnek bir şekilde birleştirilebilir.

(5).Kontrol sistemi kullanışlı ve öğrenilmesi kolaydır. İş parçasının öğütülmesi ve öğütme tekerleğinin giydirilmesi makine aletinde hızlı bir şekilde programlanabilir. Çevrimiçi ölçüm cihazı kurulabilir.

Cihazın açıklaması:

1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.


2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.

3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.

4Seçeneğe uygun olan hassas DD motoru (doğrudan sürüş) ve CNC sistemi aracılığıyla baş stokunu hassas bir şekilde sürdürebilen Heidenhain ızgara kuyrukçusu.Bu dış koni ve iç koni öğütme için çok uygundur.

5Dökme tekerleğinin silindirli iğnesi, ayrı yağlama gerektirmeyen ve bakımı kolay olan FAG yüksek hassasiyetli iğne taşıyıcı yapısını, kol tipli yapıyı benimser.Metal ile metal temasını ortadan kaldırır ve neredeyse kalıcı bir kullanım ömrü elde edebilir. Döşeme tekerleğinin iğnesi yüksek sertlik ve yüksek hassasiyet özelliklerine sahiptir. Özel iş parçalarını öğütmek için, dölleme tekerleğinin hızı doğrusal hızı artırmak için ayarlanabilir.İç döner iç ve dış motorların rezonans önlemek için yüksek hızlı bir elektrik döner kullanır.

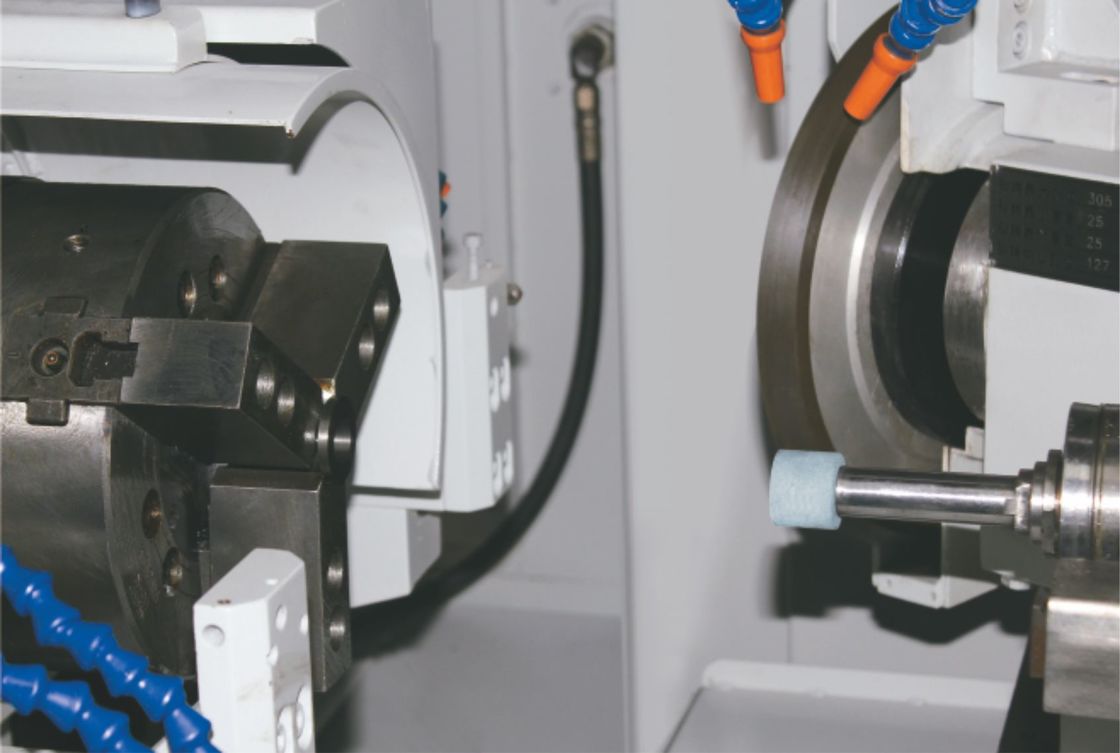

6. İç çember öğütme, iç koni öğütme, dış çember öğütme ve bir makinde uç yüzey öğütme gerçekleştirin.

7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.

Teknik özellik:
