Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Taşlama Taşı Besleme Hızı: | 0,01-0,2 mm/dak | Masa Hızı: | 0.1-3m/dk |
|---|---|---|---|
| Taşlama çarkı çapı: | 6-200mm | Taşlama Taşı Besleme Motoru Torku: | 1,5 Nm |
| Taşlama hızı: | 32000 rpm | Taş Besleme Motor Gücü: | 0.75KW |
| Tabla Motor Gücü: | 0.75KW | Taşlama Taşı Besleme Motoru Tekrarlanabilirliği: | 0,001 mm |
| X/Z axis feed min. X/Z ekseni ilerlemesi min. resolution çözünürlük: | 0,001 mm | Maksimum Çalışma Tezgahı Seyahati: | 500mm |
| X ekseni besleme hızı: | 0.1-15 | ||
| Vurgulamak: | Yüksek hassasiyetli iç öğütme makinesi,Büyük Boyutlu Dahili Döşeme Makinesi,CNC Dahili Döşeme Makinesi |
||

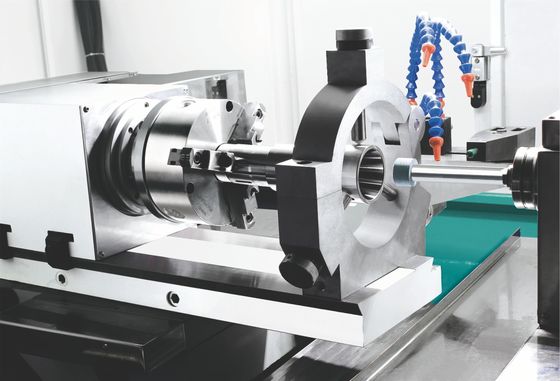

Yüksek hassasiyetli CNC iç öğütme makinesi büyük boyutlu, aşırı öğütme hacmi iş parçasına
Cihazın açıklaması:
1. Beden ve bileşenler yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür. Bileşenler YASDA tarafından işlenir,MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
2Otomatik merkezi bir yağlama sistemi, makinenin doğrusal kılavuzlarını ve top vidalarını sürekli yağlar, bu da daha uzun kullanım ömrünü ve yüksek hassasiyeti sağlar.Soğutma sistemi makine gövdesi ile ayrılmıştırBu da titreşimleri ortadan kaldırır ve ısı radyasyonuna yardımcı olur.
3Döşeme tekerleğinin dönmesi, yüksek hız, yüksek hassasiyet, yüksek sertlik, düşük titreşim, düşük gürültü ve düşük sıcaklık artışı özelliklerine sahip bir elektrik dönemi benimser.Sürücü sistemi, öğütme tekerleğinin başının her zaman termal olarak istikrarlı bir durumda çalışmasını sağlamak için su soğutma sistemi ile soğutulur., öğütme tekerleğinin daha istikrarlı hale getirilmesi ve çalışma verimliliğinin iki katına çıkarılması. İşleme ihtiyaçlarına göre, 24000-60000rpm'lik farklı hızlara sahip elektrikli spindleler isteğe bağlıdır;derin iç çemberleri olan iş parçaları için, entegre bir spindle, hassas öğütme elde etmek için özelleştirilebilir.
4Alman Siemens CNC sistemini benimsiyor ve daha da geliştirildi.Kullanıcı dostu bir insan-makine diyaloğu işletim arayüzüne sahiptir ve Siemens yüksek performanslı servo motorları ile donatılmıştır., bu da ekipman CNC sistemi ve aktarım sisteminin daha iyi uyumluluğunu sağlar. Ayrıca otomatik kum giyim ve otomatik ofset fonksiyonu vardır,beslemenin ve öğütmenin istikrarını ve doğruluğunu sağlayan.
5. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
6. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.
7Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
8.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
Teknik özellik:
| Ürün | birim | IG150 | IG200 | Aksesuarlar | |
|
İşleme kapasitesi |
Döşeme çap aralığı | mm | Ø6-Ø150 | Ø6-Ø200 |
● Düzeltme soğutma cihazı ● Elmas kalem ● Açıyı ayarlama masası ● Araç kutusu ve aletler ● Spindle öğütme tekerleği adaptörü ● Yüksek hızlı öğütme filizleri ● Temel ayarlama bloğu
Özel aksesuarlar ● Hidrolik üç çeneli çak 6′′ ●C çak flens 6′′ ● 30000rpm Mekanik spindle, farklı hız elektrik spindle ● Otomatik iç çap ölçüm cihazı |
| öğütme h | mm | 150 | 170 | ||
| Max. dış diametre. öğütme iş parçasının | m m e | 220 | 220 | ||
| Çalışma yüzeyinin yarıçapı | m m | 380 | 400 | ||
| Kurulabilir çak özellikleri | 6′′Hidrolik/manual çak | 6′′Hidrolik/manual çak | |||
| Yatak kutusu dönüş açısı | Değ | Ön 2/Arka 15 | Ön 2/Arka 20 | ||
|
Döşeme Tekerlek spindle parametreleri |
Dahili delik öğütme yuvarlak gücü | KW | 1.5 | 7.5 | |
| İç delik öğütme fiyonk hızı | rpm | 20000 Mekanik spindle | Elektrikli spindle hızı İsteğe bağlı | ||
|
Başlık yuvarlak Parametreler |
Döner hızı | rpm | 50-1500 | 50-1500 | |
| Döner şekli | Yumruk yapısı, rulman yuvası | Yumruk yapısı, rulman yuvası | |||
| Taper deliği özellikleri | MT-5 | MT-5 | |||
| Döner tahrik yöntemi | Servo motor | Servo motor | |||
|
X eksen (iş parçası yuvası) |
X eksenindeki besleme yolu | m m | 410 | 410 | |
| X ekseni hızlı hareket hızı | mm/ m i n | 0.1 -10 | 0.1 -10 | ||
| X-eksel besleme min. çözünürlüğü | m m | 0.001 | 0.001 | ||
| X eksenli servo motor gücü | kw | 2.2 | 2.2 | ||
|
Z ekseni (iş masası) |
Z ekseni hızlı hareket hızı | mm/ m i n | 0.1 -10 | 0. 1 - 10 | |
| Z ekseni min. besleme çözünürlüğü | m m | 0.001 | 0.001 | ||
| En fazla hareket aralığı | m m | 540 | 410 | ||
| Z ekseni servo motor gücü | KW | 2.2 | 2.2 | ||
|
Motor |
Dökme tekerleğinin yuvarlak motoru | KW | 7.5 | 7. 5 | |
| X eksenli besleme motoru (servo) | KW | 2.2 | 2.2 | ||
| Z ekseni besleme motoru (servo) | KW | 2.2 | 2.2 | ||
| Başlık fiyonk motoru (servo) | KW | 1.5 | 1. 5 | ||
| Soğutma suyu pompası motoru | KW | 0.75 | 0.75 | ||
| Yağ motoru | KW | 1/4 | 1/4 | ||
| Diğerleri | Makine boyutu (L × W × H) | m m | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| G.W (yaklaşık) | Kilogram | 3500 | 4000 | ||
Ürün Tanımı:
Dahili öğütme makinesi, bileşenlerin hassas öğütülmesi ve bitirilmesini gerektiren endüstriyel işlemler için vazgeçilmez bir ekipmandır.200 mm çapında bir öğütme tekerleği,, ve iş parçasının boyutu 50-200mm arasında değişirken, Dahili öğütme makinesinin ağırlığı 100kg'a kadar olan iş parçalarını işleyebilmesi mümkündür.Mahim tekerlek besleme motor hızı 50-1000rpm ayarlanabilir, bu nedenle çeşitli uygulamalar için uygundur. Dahili öğütme makinesi ayrıca iç öğütme montajına ve iç öğütme mekanizmasına sahiptir,Kullanıcıların hassas ve doğru parçalar üretmesini sağlar.

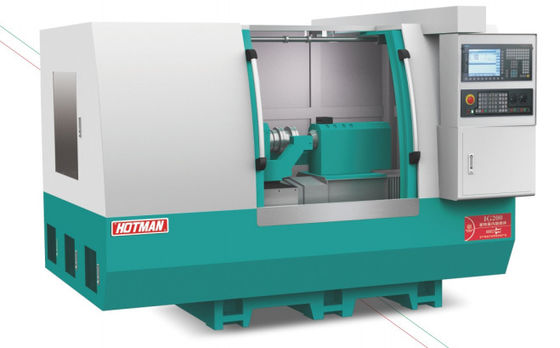

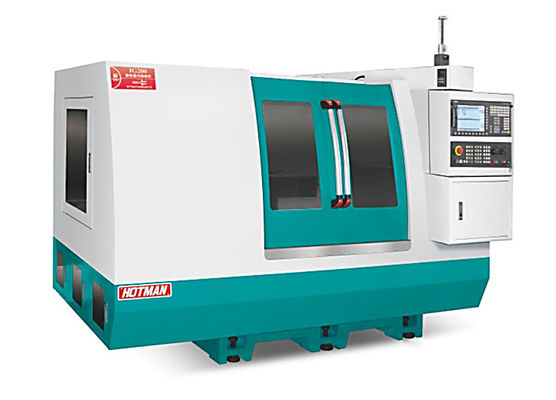

HOTMAN'ın IG200 iç öğütme makinesi, profesyonel kullanım için tasarlanmış hassas bir iç öğütme mekanizmasıdır.Bu ürün için en az sipariş miktarı 1 ve fiyatı 3Bir ahşap kutuda paketlenmiş ve teslimat süresi 60 gündür. Ödeme şartları T / T'dir. Döşeme tekerleğinin besleme motoru hızı 50-1000rpm arasında ve masa boyutu 400mm.Dökme tekerleğinin hızı 1400 rpm'dir., öğütme tekerleğinin çapı 200 mm ve öğütme tekerleğinin besleme motorunun tork değeri 1.5N.m.
Dahili öğütme makinesi IG200, güvenilir ve hassas bir iç öğütme sistemine ihtiyaç duyanlar için mükemmel bir araçtır.Makine ayrıca son derece dayanıklıdır ve sorunsuz çalışmayı sağlarYüksek kaliteli bileşenleri ve güvenilir performansı ile çok çeşitli uygulamalar için uygundur.Paranız için en iyi değeri aldığınızdan emin olabilirsiniz..
HOTMAN'ın IG200 iç öğütme makinesi, en iyi iç öğütme sistemine ihtiyaç duyanlar için güvenilir ve hassas bir araçtır. Kullanımı kolay, güçlü ve dayanıklıdır.en kaliteli olduğundan emin olabilirsiniz.. En az sipariş 1 ve fiyat 3'tür. Ahşap bir kitapta paketlenmiş ve teslimat süresi 60 gündür. Ödeme şartları T / T'dir.Çakmak besleme motor hızı 50-1000rpm arasında ve masa boyutu 400mm. Döşeme tekerleğinin hızı 1400rpm, döşeme tekerleğinin çapı 200mm ve döşeme tekerleğinin besleme motorunun tork değeri 1.5Nm'dir.
HOTMAN'ın İçi Harmanlama Makinesi IG200, güvenilir ve hassas bir iç harmanlama sistemine ihtiyaç duyanlar için mükemmel bir araçtır.Makine ayrıca son derece dayanıklıdır ve sorunsuz çalışmayı sağlarYüksek kaliteli bileşenleri ve güvenilir performansı ile paranız için en iyi değeri aldığınızdan emin olabilirsiniz.
Yüksek kaliteli İç Mağazası Montajını, İç Mağazası Sistemi için gelişmiş İç Mağazası ile sunarız.
Dahili öğütme makinesinin ambalajlanması ve gönderilmesi:
