Kısa ve daha uzun iş parçası için çoklu fırça seçmeli CNC Dahili öğütücü, Dahili öğütme makinesi

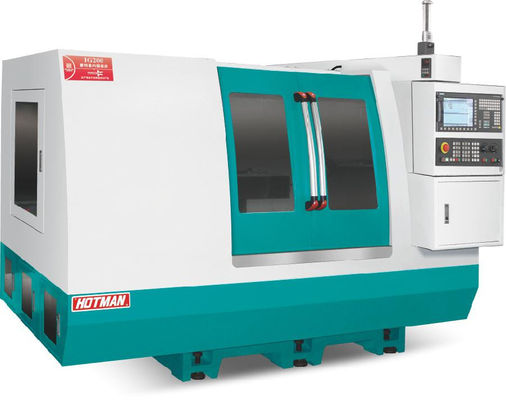

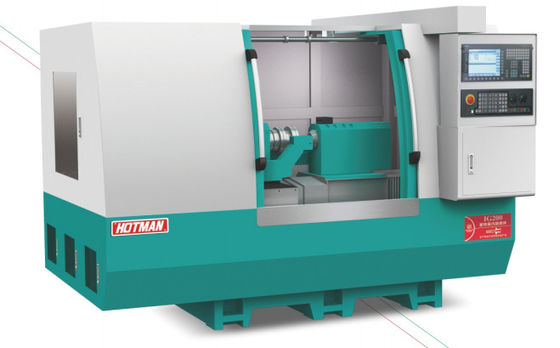

Yüksek hassasiyetli CNC dahili öğütücü-IG200

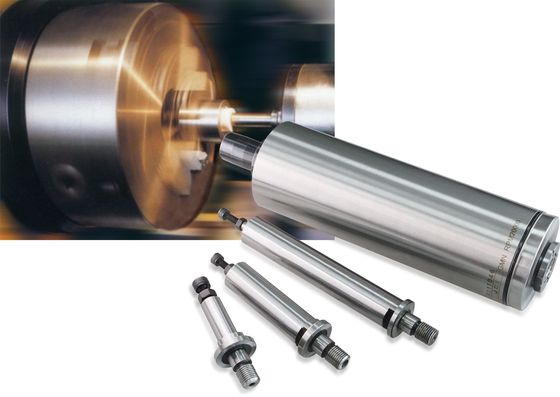

Hızlı, yüksek hassaslık, yüksek sertlik, düşük titreşim, düşük gürültü ve düşük sıcaklık artışı özelliklerine sahip elektrikli bir spindle kullanılır.Sürücü sistemi, öğütme tekerleğinin başının her zaman termal olarak istikrarlı bir durumda çalışmasını sağlamak için su soğutma sistemi ile soğutulur., öğütme tekerleğinin daha istikrarlı hale getirilmesi ve çalışma verimliliğinin iki katına çıkarılması. İşleme ihtiyaçlarına göre, 24000-60000rpm'lik farklı hızlara sahip elektrikli spindleler isteğe bağlıdır;derin iç çemberleri olan iş parçaları için, entegre bir spindle, hassas öğütme elde etmek için özelleştirilebilir.

Otomatik merkezi bir yağlama sistemi, makinenin doğrusal kılavuzlarını ve top vidalarını sürekli olarak yağlar, bu da daha uzun kullanım ömrünü ve yüksek hassasiyeti sağlar.Soğutma sistemi makine gövdesi ile ayrılmıştırBu da titreşimleri ortadan kaldırır ve ısı radyasyonuna yardımcı olur.

Siemens 828D CNC sistemi kullanılıyor.

• Hırlama programı, özel G kodlarına gerek kalmadan, grafik programlama araçları shopmill / shopturn kullanılarak kullanıcı dostu arayüzü aracılığıyla otomatik olarak oluşturulur.
• Aküye, soğutma fanına ve motor kodlayıcısı için hafıza bataryasına gerek yok.
• Ethernet konektörü. Kapasite sınırı yoktur. USB (line) ve CF kartı. USB ve CF kartındaki programlar istedikleri zaman değiştirilebilir. İşlem monitörü online. Ve veriler sonsuza kadar kaydedilebilir.
• Animasyonla gösterilen süreç.
• Otomatik uç yüzey ölçümü, otomatik iç çap ölçümü, hidrolik kuyruk stokları, son derece entegre otomatik yükleme ve boşaltma sistemi,ve benzeri..
• Otomatik tekerlek giyim ve ofset. Besleme ve öğütme için yüksek hassasiyet ve istikrarlılık.

Besleme ekseni, her yönde yüklere dayanabilen, yüklenmiş başına yüksek hassasiyetli bir doğrusal kılavuz tasarımı benimser.Düşük sürtünme katsayısının özelliklerini vurgular ve hareket boşluklarını ortadan kaldırır, 0.001mm programlama doğruluğuna ulaşmak için pratik bir garanti sağlar; Yüksek kaliteli top vidaları doğruluğa mükemmel koruma sağlar.

1Büyük boyutlu / yedek parçalar için uygundur:

Yüksek katı yapı/grafik yazılımı

2Yüksek sertlik:

Yatak ve öğütme tekerleği çerçevesinin, iş parçasının baş çerçevesinin, besleme mekanizmasının vb. yüksek sertlik tasarımı, büyük boyutlar, daha fazla izin, süreç desteğini sağlamak için yüksek sertlik ürünleri için.

3Yüksek verimlilik:

Farklı açıklıklara sahip ürünlerin işlenmesine uyum sağlamak için farklı öğütme iğneleri seçilebilir.Keramik CBN öğütme tekerleği verimli öğütme için kullanılabilir, ve Mabos iç çap ölçüm cihazı çevrimiçi iç çap ölçümü için kullanılabilir.

4Yüksek istikrar:

Alet makinesinin anahtar parçaları, hayat döngüsünde makinenin güvenilirliğini ve hassas istikrarını sağlamak için uluslararası üst markalardan seçilir.

5. Yüksek rahatlık:

Grafik yazılım tasarımı, operatörün kullanıcı dostu bir arayüz aracılığıyla parametreleri girmesini ve iş parçasının öğütülmesi, öğütme tekerleğinin sarılması,online ölçüm, vb.

6Yüksek güvenlik:

Tamamen kapalı makine koruması ve gelişmiş sertleştirilmiş cam gözlem penceresi, acil duraklama, bir anahtar geri, operatörlerin güvenliğini sağlamak için güvenlik kapısı kilitleme tasarımı.

İç çaplı öğütme aralığı:Ø6~200mm

En fazla delik derinliği:170 mm

Masanın en yüksek sürüşü500 mm

Dökme tekerleğinin fırlatma hızı:0~32000rpm

En az X/Z eksen besleme çözünürlüğü:0. 001mm
