CNC Internal Grinding Machine IG150-I, genişletilmiş masa maksimum sıkıştırma uzunluğu 800mm, maksimum öğütme derinliği 300mm ile

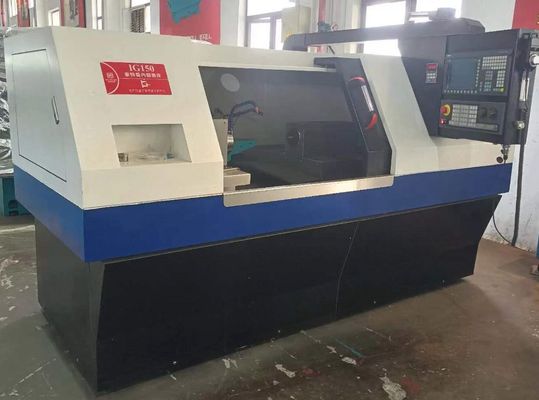

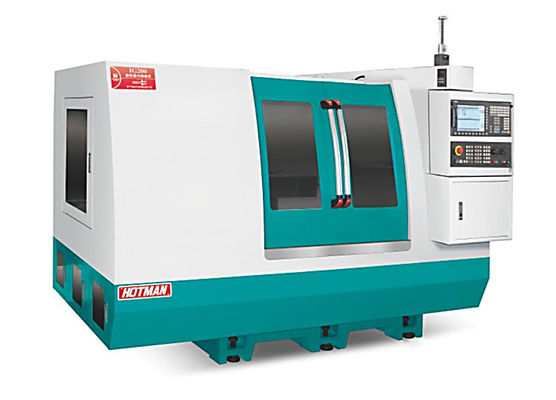

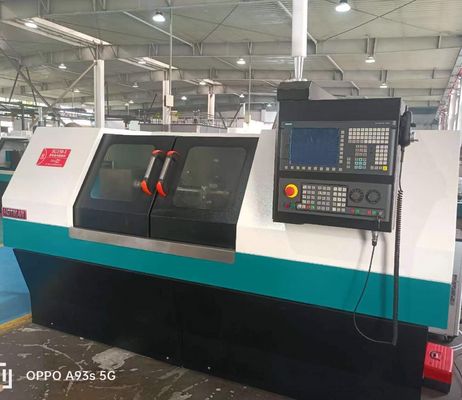

Yüksek hassasiyetli CNC iç taşlama makinesi-IG-150

Cihaz açıklaması:

1. Gövde ve bileşenler, yapay olarak normalleştirilmiş ısıl işlemden ve ardından doğal yaşlandırmadan geçirilen Milhanna yüksek kaliteli dökme demir FC30'dan dökülmüştür. Bileşenler, YASDA, MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya standartlarındaki ekipmanlarla bir kez sıkıştırma işlemiyle işlenir. Hassas boyut mikron seviyesine kadar olabilir, bu da yüksek hassasiyetli ekipmanın temel bileşenlerini sağlar.


2. Makine kılavuz rayları ve hassas bilyalı vidalar, daha uzun hizmet ömrü ve doğruluk sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır. Soğutma sistemi, titreşimi ortadan kaldırmak ve elverişli ısı dağılımı sağlamak için gövdeden ayrılmıştır.

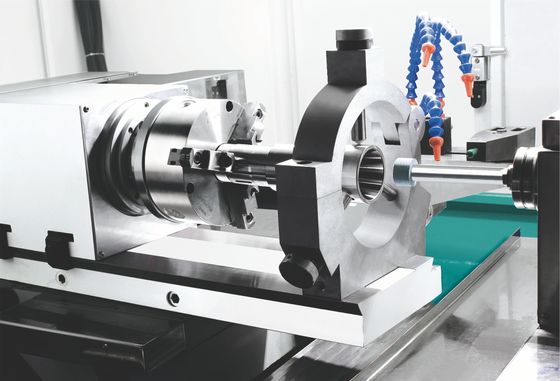

3. Siemens 828D CNC otomatik taşlama sistemi ve ikincil geliştirme, insan-makine diyalog aptalca operasyon ile donatılmış olup, iç delik taşlama cihazı, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb. dahil olmak üzere birçok isteğe bağlı ekipman seçeneği sunar.

4. Taşlama besleme sistemi, el yapımı hassas küreklerin bir V'si ve düz bir rayından oluşur, otomatik yağlama sistemi ve C3 seviyesi hassas taşlama bilyalı vidası ile donatılmıştır, bu da düzgün hareket, mükemmel tekrarlı konumlandırma doğruluğu ve uzun ray ömrü sağlayabilir.

5. Taşlama taşı milinin standart konfigürasyonu, arka dört ve arka iki yatak yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç mili de seçilebilir, bu da yüksek dönme hassasiyeti, yüksek dinamik sertlik, iyi titreşim direnci, yüksek taşlama verimliliği ve iyi taşlama yüzey kalitesi özelliklerine sahiptir. Özel iş parçası taşlaması için, taşlama taşı hızı 3500 RPM ve 60m/s'ye kadar ayarlanabilir.


6. Kuyruk yatağı hem sert hem de sağlam olacak şekilde tasarlanmıştır. Dökme demir gövdeye gömülü sertleştirilmiş bir alaşımlı çelik kayar silindir, MT4 üst çekirdeği taşımak üzere tasarlanmıştır. Kayar silindirin kaldırma kuvveti, arkadaki ayarlama düğmeleriyle kolayca değiştirilebilir. İş parçalarını boşaltmayı kolaylaştırmak için bir pedallı özel aksesuarlar yağ basınçlı kuyruk yatağı.

7. Standart konfigürasyon olarak Siemens sayısal kontrol sistemi, ikincil geliştirmeden sonra, tüm Çince operasyon arayüzü, kullanımı kolaydır. Siemens yüksek performanslı servo motor ile donatılmış, ekipman CNC sistemi ve tahrik sistemi daha iyi uyumluluğa sahiptir, aynı zamanda besleme ve taşlamanın kararlılığını ve hassasiyetini sağlamak için otomatik kum onarımı ve otomatik telafi fonksiyonu ile.

Teknik özellik:
