Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Soğutma Sistemi: | Su soğutmalı | taşlamaAçı: | 90° |
|---|---|---|---|
| taşlama Kapasitesi: | 200 mm | taşlamaDerinlik: | 2mm |
| taşlamaHız: | 200m/dak | öğütme tekerleği: | 150mm |
| Malzeme: | Çelik | Adı: | Kademeli Taşlama Makinesi |
| Gürültü: | 60 dB | Güç: | 500W |
| koruma sistemi: | - Evet. | Boyut: | Orta |
| Hız: | 3000rpm | Voltaj: | 380v |
| Ağırlık: | 10kg | ||
| Vurgulamak: | Dört Eksenli Step Down Dökme Makinesi,Basamak Aşağı Düzlükli Düzleme Makinesi,Dört Eksenli hassaslıklı öğütme makinesi |
||

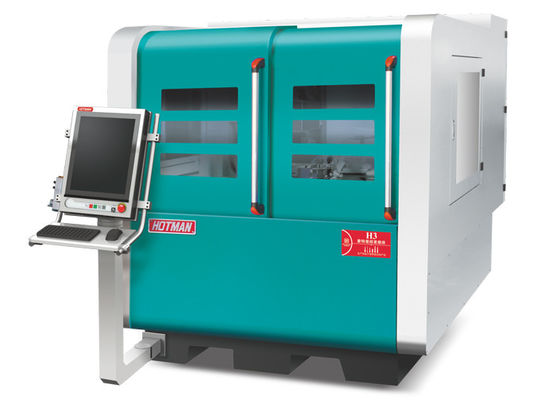

Yüksek hassasiyetli CNC step down öğütücü-H3
Cihazın açıklaması:
1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.
3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.
4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.
6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
Akıllı öğütme çözümü

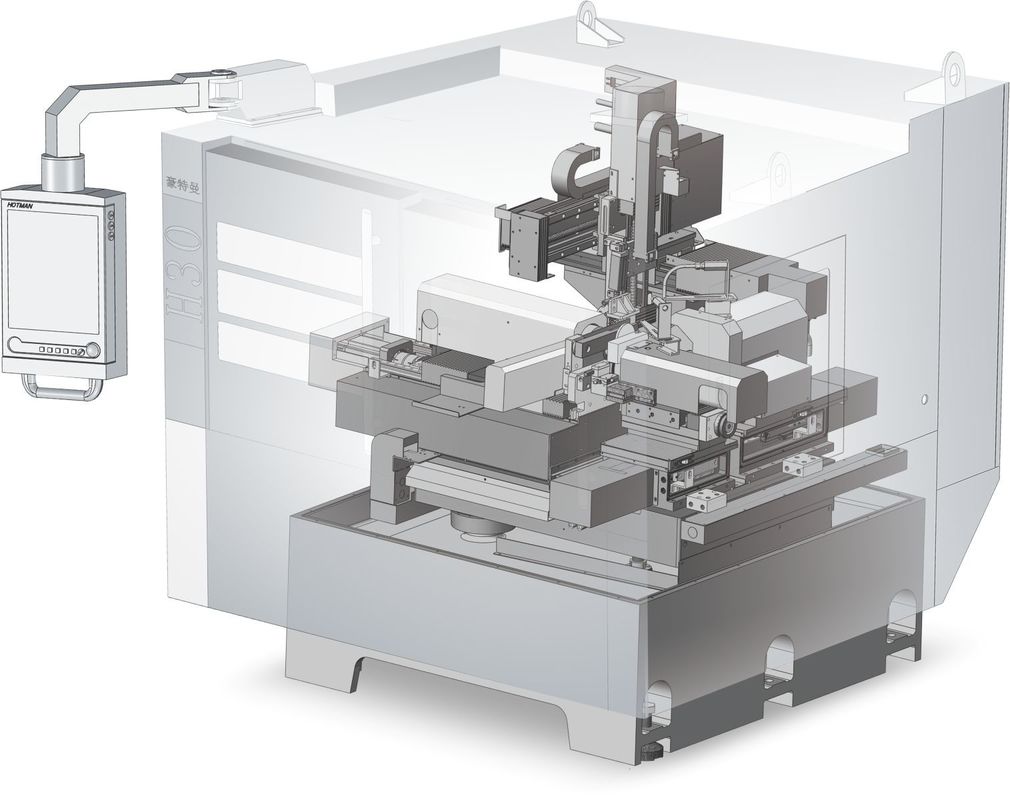

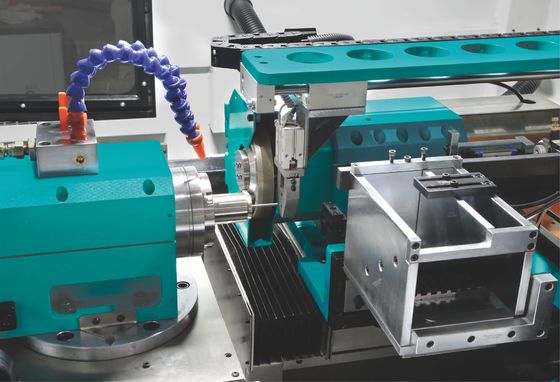

● Dört eksenli segment farkı öğütme makinesi, bileşenlerin seri işlenmesini gerçekleştirmek için üç eksenli manipülatör yükleme ve boşaltma mekanizması ile donatılmıştır.
● Online ölçüm sistemi, uzun bakımsız doğruluğunu sağlamak için.
● Çin'deki ilk merkezleme tipi iş parçasını sıkıştırma cihazı, daha üstün konsantrizite elde etmek için öğütme işleminde.
● En iyi doğruluğu ve yüzey finişini elde etmek için keskin işleme ve sonlandırma şaftı çap farkı ile etkili bir şekilde eşleşir.
● Hotman tarafından bağımsız olarak geliştirilen kontrol sistemi ve yazılımı, iş parçasının hızlı bir şekilde düzenlenmesini ve oluşturulmasını sağlayabilir.
Dökme iş parçasının çap aralığı:Ø0.05 ~ 20.0mm
Süzme iş parçasının maksimum uzunluğu:200 mm
| Hayır, hayır. | Proje | Birim | Model: H3 | |
| 1 |
Bağlama iş parçasının çap aralığı |
mm | 0.05-20 | |
| 2 |
Dökme iş parçasının çap aralığı |
mm | 0.05-20 | |
| 3 |
Sıkıştırma/şileme iş parçasının maksimum uzunluğu |
mm | 300/200 | |
| 4 |
Kontrol sistemi (CNC-4 eksen) |
ANCA-X/Y/Z/Z′ | ||
| 5 |
Besleme ve alma istasyonu sistemi (CNC-3 eksen) |
ANCA-U/V/W | ||
| 6 |
Kaba öğütme |
Dökme tekerleğinin büyüklüğü (diametre × genişlik × diyafram) |
mm | 250×20×31.75 |
| 7 |
Dökme tekerleği hızı (motoryumlu spindle) |
rpm | 0~9000 | |
| 8 |
Hızlandırma tekerleğinin en yüksek doğrusal hızı |
m/s | 90 | |
| 9 | Dökme tekerleğinin yuvarlak motoru | KW | 18.5/22/30 | |
| 10 |
Dönüştürme öğütme |
Dökme tekerleğinin büyüklüğü (diametre × genişlik × diyafram) |
mm | 150 x 20 x 31.75 |
| 11 |
Dökme tekerleği hızı (motoryumlu spindle) |
rpm | 0~14000 | |
| 12 |
Hızlandırma tekerleğinin en yüksek doğrusal hızı |
m/s | 90 | |
| 13 | Dökme tekerleğinin yuvarlak motoru | KW | 3.5/8.5 | |
| 14 | En az X/Y/Z/Z'eksen besleme | mm | 0.001 | |
| 15 | X ekseninde yolculuk (köt yumuşatılmış aks) | mm | 73 | |
| 16 | Y eksenindeki çarpma (cikmeleme tekerleği çubuğu) | mm | 40 | |
| 17 | Z ekseninde çarpma (iş başı) | mm | 374 | |
| 18 | Z'ekseninin çarpması (dördüncü eksen) | mm | 52 | |
| 19 | X/Y/Z/Z eksenli servomotor | KW | 2.0 | |
| 20 | Çalışma başı fiyonk motoru | KW | 1.0 | |
| 21 | Çalışma başının fırlatma hızı | rpm | 0-3000 | |
| 22 | Yüksek basınçlı yağ pompası | KW | 0.25 | |
| 23 | Çalışma başının spindle dönme modu | hareketsizleştirme | ||
| 24 | Uzunluk konumlandırma modunu sağlayın | önek | ||
| 25 | Manipülatör U/V/W eksenli servomotor | KW | 1.0 | |
| 26 | Düzeltme sıvısı tankı | mm | 300*300*1000 | |
| 27 | Brüt ağırlık (yaklaşık) | Kilogram | 5000 | |
| 28 | Toplam boyutlar (uzunluk × genişlik × yükseklik) | mm | 2390*2752*2050 | |
