Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Taşlama Yöntemi: | CNC | Model: | CNC Taşlama Makinesi |
|---|---|---|---|
| Kontrol Sistemi: | CNC | Soğutma Sistemi: | su |
| Taşlama Hassasiyeti: | Yüksek | Taşlama Hızı: | hızlı |
| Öğütme tekerleği: | Elmas | Malzeme: | Metal |
| Adı: | CNC Taşlama Makinesi | Gürültü seviyesi: | Düşük |
| Güç: | Elektrikli | Boyut: | Özel |
| Türü: | öğütücü | Voltaj: | 380v |
| Garanti: | 1 yıl | Ağırlık: | Ağır |
| Vurgulamak: | Metal CNC öğütme makinesi,Elektrikli CNC öğütme makinesi,Dayanıklı CNC Merkezsiz Mühürleyici |
||

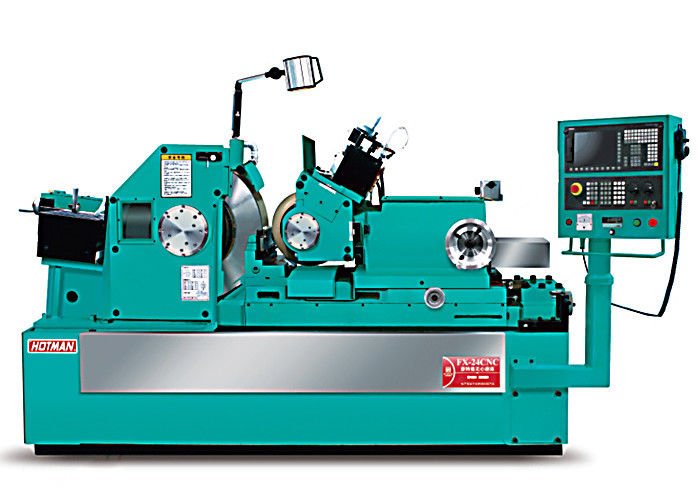

Cihazın açıklaması:
1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.
3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.
4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.
6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
1Teknik parametreler:
| Proje | Birim | Model:FX-24CNC-3 |
|
Standart modellerin işleme aralığı (diametre) |
mm | Φ 1-80 |
|
Dökme tekerleğinin boyutu (OD * W * OD) |
mm | Φ610*(205-400) *Φ304.8 |
|
Tekerlek boyutunu ayarlamak (OD * W * OD) |
mm | Φ330*(205-400) *Φ203.2 |
| Dökme tekerleğinin hızı | RPM | 1350 |
| Tekerlek hızı ayarlama | RPM | 0-250 |
|
Döşeme tekerleği motoru tahrik eder. |
KW | 30 |
|
Düzenleme tekerlek servomotoru |
KW | 3 |
| Besleme servomotoru | KW | 3.75 |
|
Kum onarım servo motoru |
KW | 1.5 kW/0.8 kW |
|
Hidrolik pompa motoru çalıştırır. |
KW | 0.75 |
|
Soğutma pompası motoru çalıştırır. |
KW | 0.75 |
|
Tekerlek besleme ayarlama el tekeri |
mm | 3.5/ RPM 0.05/ ölçek |
|
Düzenleme tekerleği ince ayarlama el tekeri |
mm | 0.1/RPM 0.001/skala |
|
İş masası besleme el tekerleği |
mm | Servo besleme minimum ayar miktarı 0.0005mm |
|
İş masası mikro ayarlı el tekerleği |
mm | 0.2/RPM 0.001/skala |
| Besleme el tekerleğini düzelt | mm | 2mm/RPM0.01mm/skala |
| Tekerlek eğim açısını ayarla | derecesi | +5°-3° |
|
Dönüş açısını ayarlayın |
derecesi | ±5° |
|
Makine boyutu (uzunluk * genişlik * yükseklik) |
mm | 3200×2710×3100 |
| Mekanik ağırlık | KG | 6500 |
| Paket ağırlığı | KG | 7000 |
