Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Öğütme tekerleği: | Elmas | Taşlama çarkı çapı: | 200 mm |
|---|---|---|---|
| Taş Motor Akımı: | 10 A | Taşlama Taşı Motor Verimi: | %90 |
| Taşlama Taşı Motor Frekansı: | 50Hz | Taş Motor Ömrü: | 10000 saat |
| Taşlama Taşı Motor Gürültüsü: | 60 dB | Taş Motor Gücü: | 2.2KW |
| Taşlama Taşı Motor Hızı: | 3000rpm | Taşlama Taşı Motor Sıcaklığı: | 50°C |
| Taşlama Taşı Motor Torku: | 2.5N.m | Taş Motor Voltajı: | 380v |
| Taşlama hızı: | 3000rpm | Taşlama Taşı Kalınlığı: | 20mm |
| Makine tipi: | Kademeli Taşlama Makinesi | ||
| Vurgulamak: | Akıllı Basamak Aşağı Dökme Makinesi,Step Down öğütme makinesi online ölçüm,Akıllı cnc yüzey öğütme makinesi |
||

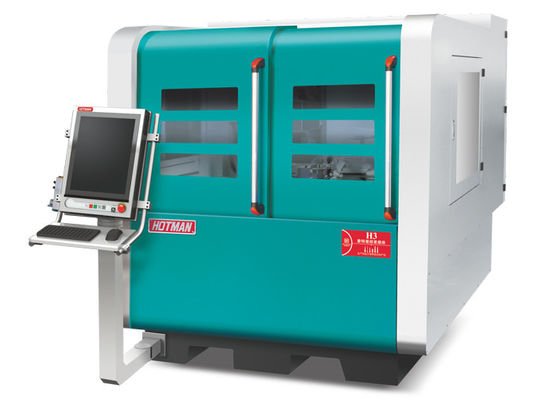

Step Down öğütme makinesi
Cihazın açıklaması:
1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.
2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.
3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.
4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.
5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.
6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.
7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
Teknik özellik:
| Proje | Birim | Model:FX32P-60CNC | |
| Masanın en büyük dönen çapı | mm | 320 |
Aralarındaki en yüksek mesafe | mm | 600 | |
| En fazla öğütme çapı | mm | 320 | |
| İki parietal kalp arasındaki maksimum yük | Kg ((b) | 60 ((üst iş) /20 (yalnızca işçi) | |
| Dökme tekerleğinin büyüklüğü (diametre × genişlik × diyafram) | mm | 455×38(32-50) ×127 | |
| Dökme tekerleğinin hızı | rpm | 1650 | |
| Hızlandırma tekerleğinin en yüksek doğrusal hızı | m/s | 40 ((Yüksek hızlı öğütme tekerleği 65'e kadar) | |
| Dökme tekerlekleri | mm | Otomatik tür | |
| Besleme açısı | Değ | 90 |
| Besleme süresi | mm | 250 | |
| X ekseni hızlı hareket hızı | m/dakika | 6 | |
| En az X eksen besleme | mm | 0.001 | |
Baş çerçevesi | Döner hızı | rpm | 50-500 |
| Döner şekli | Aynı anda veya merkezleştirme | ||
| Parmaklık özellikleri | MT-4 | ||
Arka koltuk | Otomatik teleskopik mesafe | mm | 40 |
| Parmaklık özellikleri | MT-4 | ||
Çalışma masası | Z ekseni hızlı hareket hızı | m/dakika | 8 |
| Minimum z ekseni besleme | mm | 0.001 | |
| En fazla yolculuk | mm | 550 | |
| Dönüş açısı | Değ | + 6/-9 | |
| Dökme tekerleğinin yuvarlak motoru | KW | 3.75/5.5 |
| X eksenli besleme motoru (servo) | KW | 2.2 | |
| Z ekseni besleme motoru (servo) | KW | 2.2 | |
| Baş çerçevesi fiyonk motoru | KW | 0.75 | |
| Soğutma pompası motoru | KW | 0.75 | |
| Yağlandırma motoru | KW | 0.25*2 | |
| Kuyruk yağ pompası motoru | KW | 0.75 | |
| Makine net ağırlığı | Kilogram | 3300 |
| Makine toplam ağırlığı | Kilogram | 3500 | |
| Paketin boyutu (uzunluk * genişlik * yükseklik) | mm | 2800*2000*2000 | |
1Akıllı öğütme:

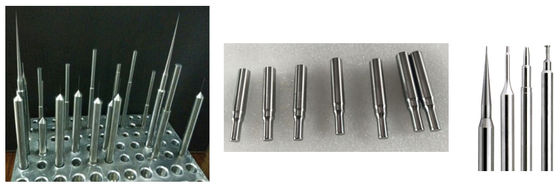

Çok basamaklı yükseklik boyut oranı silindirli bileşen öğütme aracı
Üç çene tutma cihazı (özel aksesuarlar)

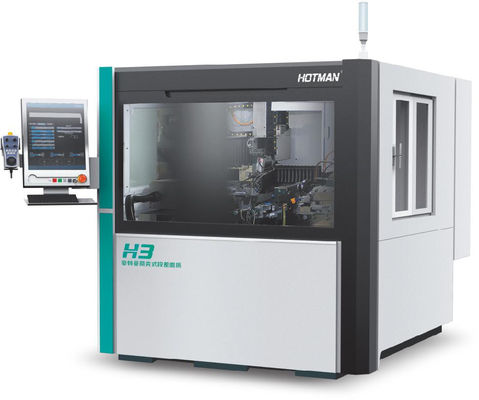

2Akıllı öğütme çözümü:

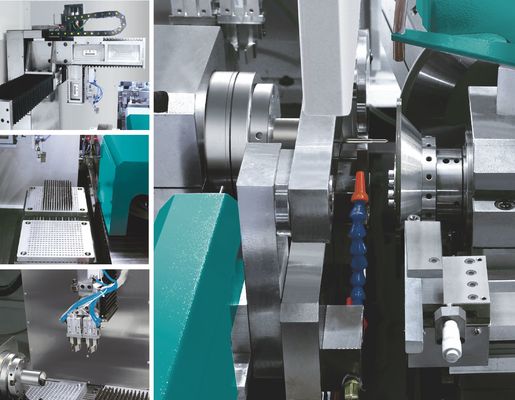

● Dört eksenli segment farkı öğütme makinesi, bileşenlerin seri işlenmesini gerçekleştirmek için üç eksenli manipülatör yükleme ve boşaltma mekanizması ile donatılmıştır.
● Online ölçüm sistemi, uzun bakımsız doğruluğunu sağlamak için.
● Çin'deki ilk merkezleme tipi iş parçasını sıkıştırma cihazı, daha üstün konsantrizite elde etmek için öğütme işleminde.
● En iyi doğruluğu ve yüzey finişini elde etmek için keskin işleme ve sonlandırma şaftı çap farkı ile etkili bir şekilde eşleşir.
● Hotman tarafından bağımsız olarak geliştirilen kontrol sistemi ve yazılımı, iş parçasının hızlı bir şekilde düzenlenmesini ve oluşturulmasını sağlayabilir.
Dökme iş parçasının çap aralığı:Ø0.05 ~ 20.0mm
Süzme iş parçasının maksimum uzunluğu:200 mm
