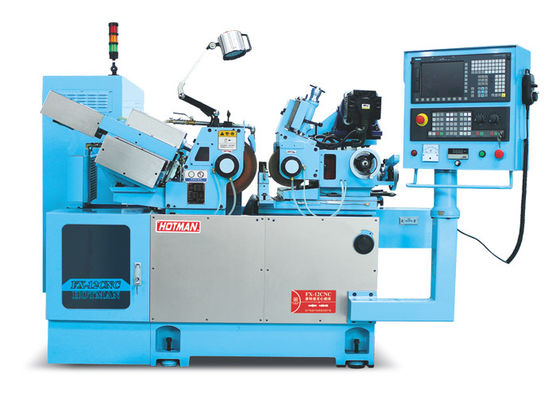

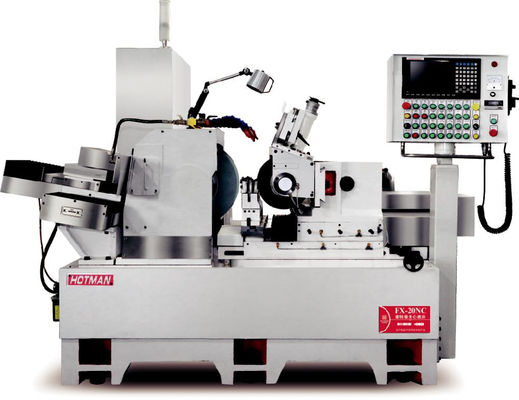

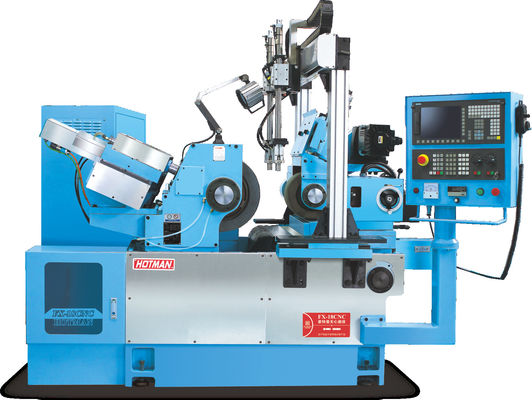

Üç Eksenli Yüksek Hassasiyetli Endüstriyel Küçük CNC Merkezsiz Mağazası Çok Fonksiyonlu Mağazası

Üç Eksenli Yüksek Hassasiyetli Endüstriyel Küçük CNC Merkezsiz Mağazası Çok Fonksiyonlu Mağazası
Üç Eksenli Yüksek Hassasiyetli Endüstriyel Küçük CNC Merkezsiz Mağazası Çok Fonksiyonlu Mağazası

Büyük resim :  Üç Eksenli Yüksek Hassasiyetli Endüstriyel Küçük CNC Merkezsiz Mağazası Çok Fonksiyonlu Mağazası

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HOTMAN
Sertifika: CE

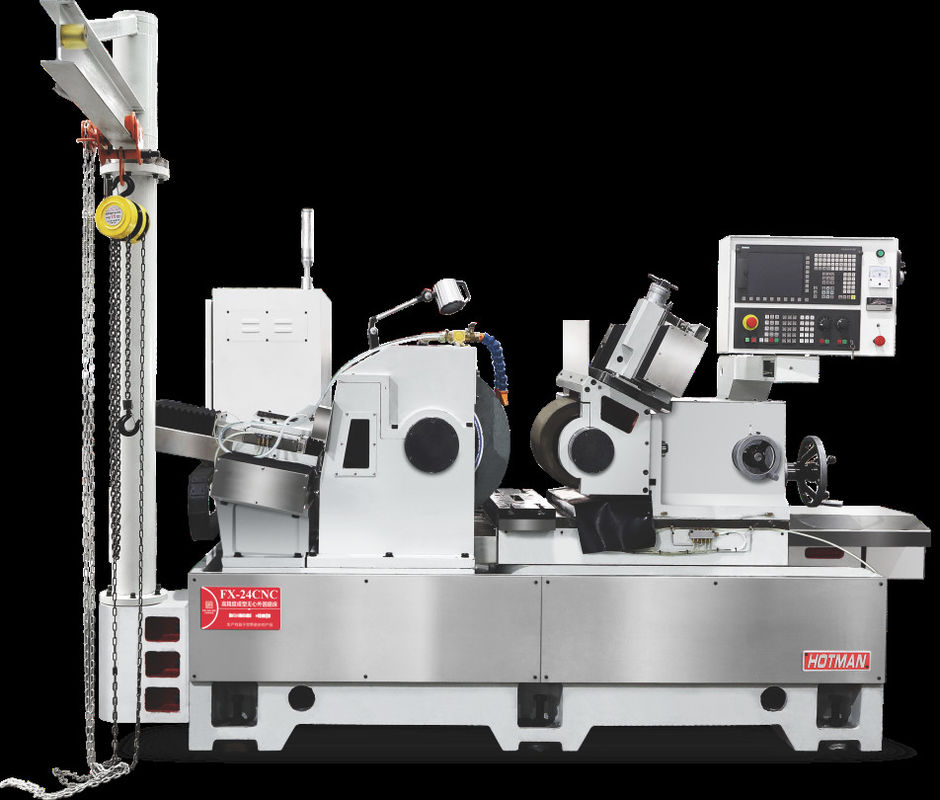

Model numarası: FX-24CNC
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: RMB1/SET
Ambalaj bilgileri: Ahşap kitap
Teslim süresi: 60 GÜN
Ödeme koşulları: T/T
Yetenek temini: 30
Detaylı ürün tanımı
Taşlama çarkı çapı: 200 mm Taş Motor Gücü: 3kw
Taşlama hızı: 3000rpm Taşlama Taşı Mil Motoru Rulman Ömrü: 50000 saat
Taşlama Taşı Mil Motoru Rulman Tipi: Seramik Rulman Taşlama Taşı Mili Motoru Soğutma Yöntemi: Hava soğutması
Taşlama Taşı Mili Motor Akımı: 6A Taşlama Taşı Mili Motor Frekansı: 50Hz
Taşlama Taşı Mili Motoru Yalıtım Seviyesi: F Taşlama Taşı Mili Motor Gücü: 3kw
Taşlama Taşı Mili Motoru Koruma Seviyesi: IP54 Taşlama Taşı Mili Motor Torku: 10 Nm
Taşlama Taşı Mili Motor Gerilimi: 380v Taşlama Taşı Mil Hızı: 3000rpm
Taş Genişliği: 20mm
Vurgulamak:

Endüstriyel Küçük CNC Makine

,

Küçük CNC öğütücü pratik

,

Çok fonksiyonel CNC Yüzey Mağazası

Üç Eksenli Yüksek Hassasiyetli Endüstriyel Küçük CNC Merkezsiz Mağazası Çok Fonksiyonlu Mağazası





Teknik özellik:

Proje Birim Model:FX32P-60CNC







İşleme kapasitesi



Masanın en büyük dönen çapı mm 320

Aralarındaki en yüksek mesafe

İki parmak

mm 600
En fazla öğütme çapı mm 320
İki parietal kalp arasındaki maksimum yük Kg ((b) 60 ((üst iş) /20 (yalnızca işçi)
Dökme tekerleğinin büyüklüğü (diametre × genişlik × diyafram) mm 455×38(32-50) ×127
Dökme tekerleğinin hızı rpm 1650
Hızlandırma tekerleğinin en yüksek doğrusal hızı m/s 40 ((Yüksek hızlı öğütme tekerleği 65'e kadar)
  Dökme tekerlekleri mm Otomatik tür



Dökme tekerleğinin başı

Besleme açısı Değ 90
Besleme süresi mm 250
X ekseni hızlı hareket hızı m/dakika 6
En az X eksen besleme mm 0.001



Baş çerçevesi

Döner hızı rpm 50-500
Döner şekli   Aynı anda veya merkezleştirme
Parmaklık özellikleri   MT-4



Arka koltuk

Otomatik teleskopik mesafe mm 40
Parmaklık özellikleri   MT-4



Çalışma masası

Z ekseni hızlı hareket hızı m/dakika 8
Minimum z ekseni besleme mm 0.001
En fazla yolculuk mm 550
Dönüş açısı Değ + 6/-9



Motor

Dökme tekerleğinin yuvarlak motoru KW 3.75/5.5
X eksenli besleme motoru (servo) KW 2.2
Z ekseni besleme motoru (servo) KW 2.2
Baş çerçevesi fiyonk motoru KW 0.75
Soğutma pompası motoru KW 0.75
Yağlandırma motoru KW 0.25*2
Kuyruk yağ pompası motoru KW 0.75



Diğerleri

Makine net ağırlığı Kilogram 3300
Makine toplam ağırlığı Kilogram 3500
Paketin boyutu (uzunluk * genişlik * yükseklik) mm 2800*2000*2000





Ekipmanın ön kabulü:



1Ön kabul koşulları:

(1) Alıcı, öğütme iş parçasına ilişkin onaylanmış çizimleri, numuneleri ve test özelliklerini imzalamadan önce sunmalıdır.

Sözleşme ve teknik anlaşma.



(2) Satıcı, alıcı tarafından sağlanan tüm teknik verileri gizli tutmalıdır.



(3) Satıcı, alıcıyı önceden kabul edilmeden on beş gün önce bilgilendirir ve alıcı,

10 adet ilgili iş parçasını hazırlayıp Satıcıya gönderir veya alıcı iş parçasını satıcının fabrikasına götürür.



(4) Satıcı, Alıcının personelinin ekipman üretimi tesisine gelmesinden önce ön kabul için hazırlıklar yapar.



(5) Dökme tekerleğinin parametreleri, satıcı tarafından müşteri tarafından sağlanan çizimlere göre seçilecektir.ve ilgili öğütme tekerlekleri sözleşmeyi imzaladıktan sonra yapılandırılacak.



2Kabul öncesi içeriği ve standartları: Her iki taraf tarafından kabul şartnameleri, alıcı tarafından sağlanan çizim standartlarına göre gerçekleştirilecektir.



(1) Cihazın görünümünü kontrol edin.



(2) Ekipmanın kullanımı ve bakımının kolaylığı (satıcının alet makinelerinin tasarımına bağlı olarak).



(3) Ekipmanın dayanıklılığının ve sertliğinin kalite üzerindeki etkisi (satıcının sağladığı ekipman doğruluğu test tablosuna bağlı olarak)



(4) Ekipmanın çalışması ölçüm kaydı (boş, tam yük çalışma süresi, içeriği vb.).



(5) Ekipmanın ana performans indeksi kaydedilir.



(6) Ana parçaların test kayıtları ve montaj kayıtları.



(7) Önemli bölümlerin doğrulanması.



(8) Çizimlerin gereksinimlerini karşılayan ve ekipmanların normal çalıştığı 10 adet öğütülebilir ürün sürekli olarak işlenmiştir.



(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.



3Ön kabul sürecinde, alıcı ekipmanla ilgili makul düzeltme görüşleri sunma hakkına sahiptir ve satıcı her iki tarafın da rızasıyla düzeltme yapabilir.



4Satıcı, ekipmanları alıcıya sadece satıcı önceden kabul belgesini imzaladıktan sonra gönderebilir.





Cihazın açıklaması:



1. Beden ve bileşenler, yapay olarak normalleştirilmiş ısı tedavisi ve daha sonra doğal yaşlanma ile işlenen Milhanna yüksek kaliteli dökme demir FC30 ile dökülmüştür.MITSUI SEIKI, TOSHIBA, ELB ve diğer dünya çapında ekipman bir kez sıkıştırma işleme.





2Makine rehber rayları ve hassas top vidaları, daha uzun hizmet ömrünü ve doğruluğunu sağlamak için otomatik yağlama sistemi ile sürekli olarak yağlanır.Soğutma sistemi titreşim ve olumlu ısı dağılımı ortadan kaldırmak için vücuttan ayrılmıştır.



3Siemens 828D CNC otomatik öğütme sistemi ile donatılmış ve ikinci gelişme, insan-makine diyaloğu aptal işlevi, birçok seçeneğe sahip ekipmanla,İç delikli öğütme cihazı dahil, otomatik uç ölçüm cihazı, otomatik dış çap ölçüm cihazı vb.



4. öğütme besleme sistemi, otomatik yağlama sistemi ve C3 seviyesindeki hassas öğütme topu vida ile V ve el yapımı hassas kürekten düz bir pistten oluşur.Düzgün hareket sağlayabilecek, mükemmel tekrarlanan konumlandırma doğruluğu ve uzun pist ömrü.



5. Döşeme tekerleğinin spindle standart konfigürasyonu arka dört ve arka iki rulman yapısıdır. Yüksek hassasiyetli dinamik ve statik basınç spindle de seçebilirsiniz,Yüksek dönme hassasiyetine sahip, yüksek dinamik sertlik, iyi titreşim direnci, yüksek öğütme verimliliği ve iyi öğütme yüzeyi kalitesi.3500 RPM ve 60m/s'ye kadar.



6Kuyruk koltuğu hem sert hem de sağlam olmak üzere tasarlanmıştır.Kaydırma silindirinin çekme gücü arka ayar düğmeleri ile kolayca değiştirilebilirÖzel aksesuarlar, iş parçalarının boşaltılmasını kolaylaştırmak için pedal ile yağ basıncı kuyruğu koltuğu.



7.Siemens sayısal kontrol sistemi standart konfigürasyon olarak, ikincil gelişimden sonra, tüm Çinli işletim arayüzü, kullanımı kolay.ekipman CNC sistemi ve sürücü sistemi daha iyi uyumludur, aynı zamanda otomatik kum onarım ve otomatik telafi fonksiyonu ile, besleme ve öğütmenin istikrarını ve hassasiyetini sağlamak için.
