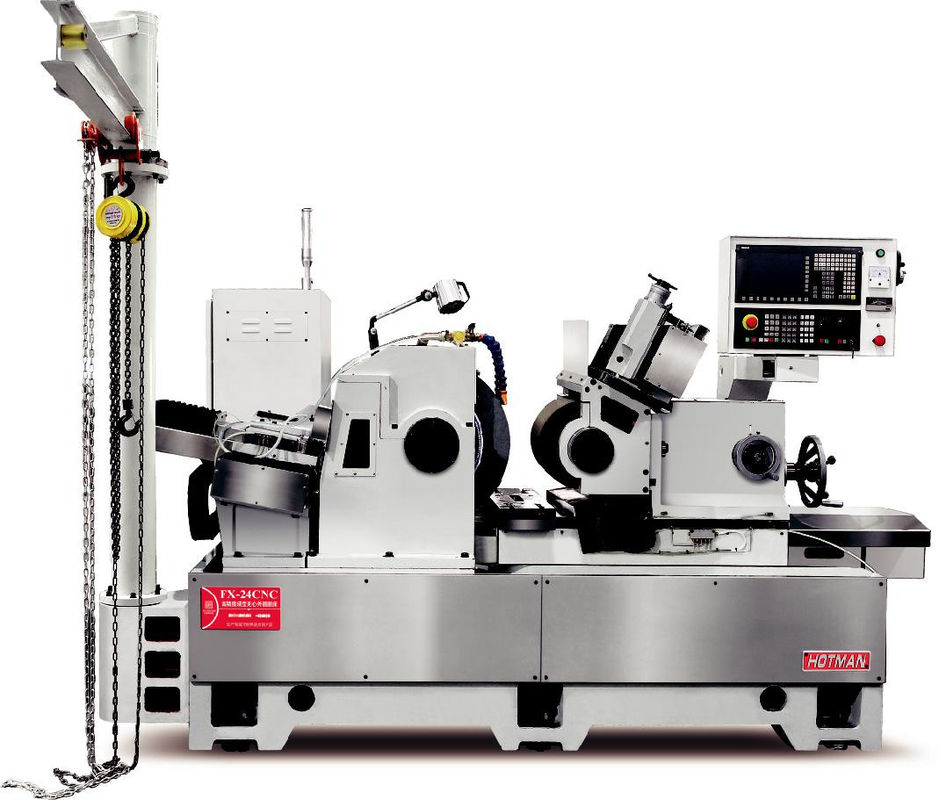

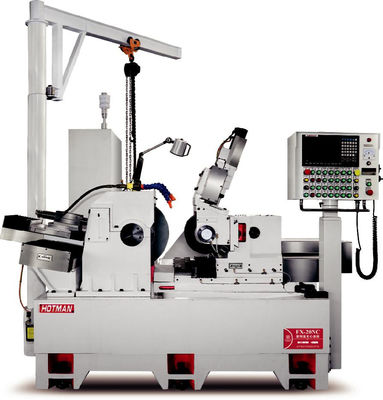

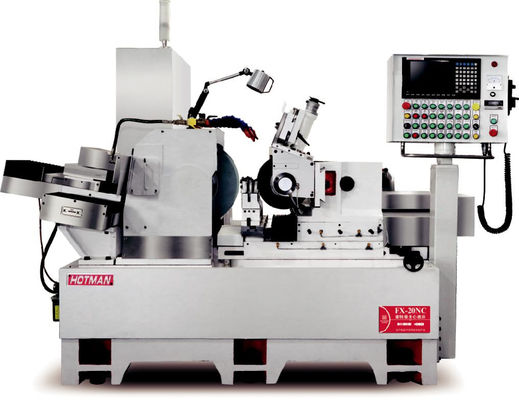

Endüstriyel Küçük CNC Merkezsiz Mağazası Çok Fonksiyonlu Mağazası

Endüstriyel Küçük CNC Merkezsiz Mağazası Çok Fonksiyonlu Mağazası

Teknik özellik:

Ekipmanın ön kabulü:

1Ön kabul koşulları:

(1) Alıcı, öğütme iş parçasına ilişkin onaylanmış çizimleri, numuneleri ve test özelliklerini imzalamadan önce sunmalıdır.

Sözleşme ve teknik anlaşma.

(2) Satıcı, alıcı tarafından sağlanan tüm teknik verileri gizli tutmalıdır.

(3) Satıcı, alıcıyı önceden kabul edilmeden on beş gün önce bilgilendirir ve alıcı,

10 adet ilgili iş parçasını hazırlayıp Satıcıya gönderir veya alıcı iş parçasını satıcının fabrikasına götürür.

(4) Satıcı, Alıcının personelinin ekipman üretimi tesisine gelmesinden önce ön kabul için hazırlıklar yapar.

(5) Dökme tekerleğinin parametreleri, satıcı tarafından müşteri tarafından sağlanan çizimlere göre seçilecektir.ve ilgili öğütme tekerlekleri sözleşmeyi imzaladıktan sonra yapılandırılacak.

2Kabul öncesi içeriği ve standartları: Her iki taraf tarafından kabul şartnameleri, alıcı tarafından sağlanan çizim standartlarına göre gerçekleştirilecektir.

(1) Cihazın görünümünü kontrol edin.

(2) Ekipmanın kullanımı ve bakımının kolaylığı (satıcının alet makinelerinin tasarımına bağlı olarak).

(3) Ekipmanın dayanıklılığının ve sertliğinin kalite üzerindeki etkisi (satıcının sağladığı ekipman doğruluğu test tablosuna bağlı olarak)

(4) Ekipmanın çalışması ölçüm kaydı (boş, tam yük çalışma süresi, içeriği vb.).

(5) Ekipmanın ana performans indeksi kaydedilir.

(6) Ana parçaların test kayıtları ve montaj kayıtları.

(7) Önemli bölümlerin doğrulanması.

(8) Çizimlerin gereksinimlerini karşılayan ve ekipmanların normal çalıştığı 10 adet öğütülebilir ürün sürekli olarak işlenmiştir.

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3Ön kabul sürecinde, alıcı ekipmanla ilgili makul düzeltme görüşleri sunma hakkına sahiptir ve satıcı her iki tarafın da rızasıyla düzeltme yapabilir.

4Satıcı, ekipmanları alıcıya sadece satıcı önceden kabul belgesini imzaladıktan sonra gönderebilir.

Cihazın açıklaması:

1.Döner

Spindle, ön ve arka çift destek yapısı olan bir rulman tipi spindle'yi benimser. Saldırma ve ısıtma, karbürleme ısı işleminden sonra ve daha sonra bilgisayar kontrollü kriyojenik işlemden sonra,Yüzey sertliği HRC-62°'dan fazla, ve etkili sertleştirilmiş katman bir tarafta 1.5mm üzerinde ulaşır. Döner yataklar benimser. Tip yapısı, kendi kendine yağlayıcı ve ısı dağılımı, her iki ucunda destek montajı,0'dan küçük bir akış.002mm.

2.Tekerlek aktarım sistemini düzenleyen sistem

Düzenleyici tekerlek spindle, 0-250 rpm arasında serbestçe değişken hızlara sahip Delta markası bir servo motoru kullanır (dijital kontrol),ve en iyi ve sabit doğrusal hız, giyinme nedeniyle düzenleyici tekerleğin çapı değiştiğinde bile korunabilir., en iyi öğütme kalitesini getirir.

Servo motor, düzenleyici tekerlek tutucusuna akıllı bir şekilde monte edilmiştir ve sinkroniz kemerler aracılığıyla direksiyonu doğrudan düzenleyici tekerlekle aynı eğim açısıyla hareket ettirir.İki kemeri paralel tutmak için., bu da eylemsizlik kaybını ve eski tip zincir aktarım sisteminin getirdiği diğer bazı rahatsızlıkları önleyebilir.

3.Çift V rehberis

Çift V şeklinde bir rehber ray yapısı, yüzey hassasiyeti elle kazınır ve sürekli otomatik olarak yağlanır, beslemenin doğruluğunu ve hassasiyetini sağlar.

4.Tekerlek giyim sistemi

CNC sistemi aracılığıyla iki eksenli bağlantı interpolasyon kum damlatma gerçekleştirmek için çapraz yapılı iki eksenli bir servo otomatik kum damlatma sistemi kullanılır.ve şekil kesimli öğütme iş parçasının konik ve kemer ile gerçekleştirilir. kum giymesi cihazı, tamamen manuel bir kazma yapısı olan bir güvercin kuyruğu olukunu benimser.ve kum sarma mekanizması ve öğütme tekerleği koltuğu sarma cihazının doğruluğunu ve istikrarını sağlamak için ayrı parçalar olarak tasarlanmıştır..

5.CNC sistemi

CNC sistemi, Çin dilinde sezgisel bir HMI arayüzüne sahip ve öğrenilmesi ve çalıştırılması kolay olan yazılım sağlayıcısı ile birlikte geliştirilmiştir.Bir eksende otomatik tekerlek besleme için, iyi uyumluluk ve doğru beslenme.
